主要参数：

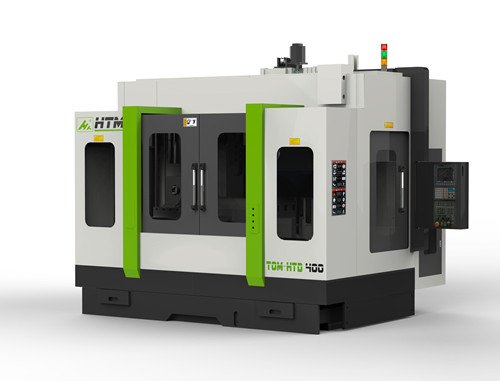

型号 单位 TOM-HTD400
工作台规格（长×宽） mm 400×400
X轴行程 mm 800
Y轴行程 mm 500
Z轴行程 mm 500
主轴中心线到工作台面距离 mm 50~550
主轴鼻端至工作台中心距离 mm 150~650
X、Y、Z切削进给量 mm/min 1~5000
X、Y快速进给速度 m/min 24
Z快速进给速度 m/min 22
主轴转速范围 r/min 50~6000
主轴锥孔 BT40
系统FANUC 01-MF
主轴
电机 Kw 11
X、Y
伺服电机 bis30/2000
Z伺服电机 bis30/2000
A轴伺服电机 Bis12B/2000
数控回转工作台 NRT-400H
工作台盘面尺寸 mm 400×400
牌面中心孔直径 mm ¢60H7
牌面高度（水平） mm 260
梯形槽宽度 mm 18
锁紧油压 kg/cm² 35
分割角度 degree 1°/5°/0.001°
分割精度 arc sec ±4
重复精度 arc sec ±1
锁紧扭矩 kg-m 400
减速比 1:180
牌面*大转速 r.p.m 11.1
*大承重 kg 350
转台重量 kg 230
圆盘式刀库/链式刀库 BT40-24T
工作台T型槽（槽数×槽宽） mm 5×18
重复定位精度 mm 300mm±0.005mm
定位精度 mm 300mm±0.0075mm
数控系统 0i-MD
使用源气压力 MPa 0.6-0.8
机床轮廓尺寸 mm 3400×2800×3200
机床重量 kg 10000
标准配置及选配
★ 系统：FANUC 0i mate-md，绝对值
编码器，开机不需要回零，支持四轴联动。
★ 主轴：台湾健椿隆 高刚性、高精密、高速主轴单元
★
丝杆：台湾律廷高精度直径40精密3级滚珠
丝杠。
★
轴承：日本NSK高精密滚柱丝杠*轴承
★ 刀库：台湾圣杰
★ 打刀缸：台湾尚品
★ 丝杠
螺母：台湾高精密
锁紧螺母选配部件：
系统：北京凯恩帝、台湾新代+日本安川 日本三菱、日本FANUC（发那科）、德国西门子等。
刀库：圆盘（
机械手）刀库 斗笠式刀库
第四轴、第五轴等。
