耐磨陶瓷涂料 是一种胶凝材料，由于原料采用的处理方法和严格工艺控制组成，通过一系列的化学反应，使其能在常温下形成较高的强度及硬度，达到陶瓷的结合强度标准，故而称陶瓷耐磨涂料。它具有施工方便，维护容易，成本低廉的特点而被广泛采用。陶瓷耐磨料主要有骨料和结合粉两相组合，颗粒紧密堆积，因而没有较大的宏观缺陷，体积密度大，其常温下强度可达150MPa以上，产品可达280MPa以上。是普通混凝土和耐火浇筑料无法比拟的。原料主要采用离子化合物和部分人工合成共价化合物，根据固体理论，离子键和共价键属强结合键，而结合系统由于采用复合强化措施和处理，形成化学结合，所以强度和刚度很大，可抵御物料的高速冲击力和剪切应力。在施工现场，将液体无机
胶水加入这种材料，采用人工或机械方式涂抹在设备内衬或表面，经过一系列的化学反应，在常温下3天后达到陶瓷的结合强度和硬度。 2、烟道

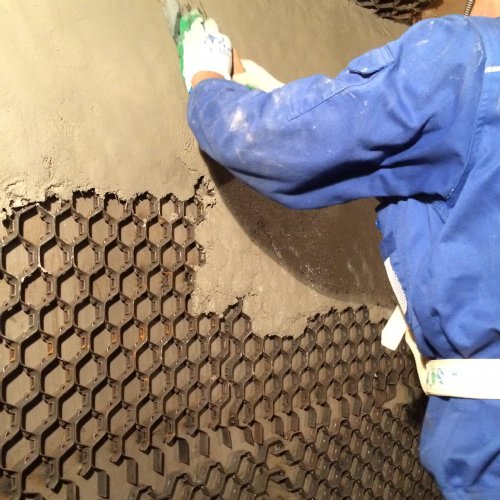

龟甲网高强耐磨胶泥： （1）具有较高的机械强度和刚度。陶瓷耐磨涂料主要由耐磨骨料和结合系统组成，密度非常大，无大的宏观缺陷，强度可达150MPa，是一般混凝土和
耐火浇注料无法企及的，主要是采用了离子化合物和部分人工合成共价化合物，其离子键结合牢固，所以强度和刚度很大，可抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和处理，形成化学结合，致使其强度很高。 （2）具有优良的韧性和抗震性。由于陶瓷耐磨涂料采用无定向
钢纤维和定向网状增强措施，通过耦合进一步增加韧性，所以抗断裂、韧性强，可防止冲击力造成的破损和剥落。另一方面，由于离子键和其共价键为强结合键，键能比较高，低温对其影响很小，而且它的振动频率较高，常温难以对其构成威胁，不会产生热震损毁。 （3）整体性好。由于耐磨陶瓷涂料采取了双重补强措施，有的甚至采取了多种补强措施，地增强了材料性能，而且陶瓷材料低的膨胀系数，使其体积稳定，不可能产生裂缝，因而整体性好，另外施工为整体施工，无接缝出现，因而整体性进一步提高。 （4）环境相容性好。由于采用了耐酸和耐碱的人工合成原料，不会和矿渣发生反应，同时由于这种材料多为高温合成原料，晶体发育好，结构完整，环境温度不会对它造成大的影响，属环境惰性材料，因而对环境敏感性差。 （5）无环境污染。耐磨陶瓷涂料无机非金属材料，主要成分为硅酸盐和
氧化铝，和地球岩石层成分相近，不会造成土质恶化和重金属离子污染，不会影响环境。 由于具有上述特点，常温耐磨陶瓷涂料的耐磨性能是16Mn钢的9倍、65Mn钢的8倍、耐火浇注料的45倍。
。
在施工中需加入无极胶水。用于有腐蚀性气体
管道和设备内壁，适应温度常温至850℃。
胶水用量:一吨料需加入310kg~320kg的胶。
固化剂用量：一吨料需加入15kg~25kg的固化剂。
检测项目 检测数据 检测项目 检测数据
体积密度（g/cm3）
2.99 导热系数（W/m.k）
1.5
耐压强度（110℃×24h）
161 耐压强度（850℃×3h）
135
抗折强度（110℃×24h） 17.8 抗折强度（850℃×3h） 16
耐磨性（g/cm2） 1.1使用温度（℃） 1000
各行业配料有所区别适合，耐磨胶泥使用范围包括水泥厂的应用 燃煤发电厂的应用 钢铁行业的应用 石油化工行业的应用
联系人：13015537036
