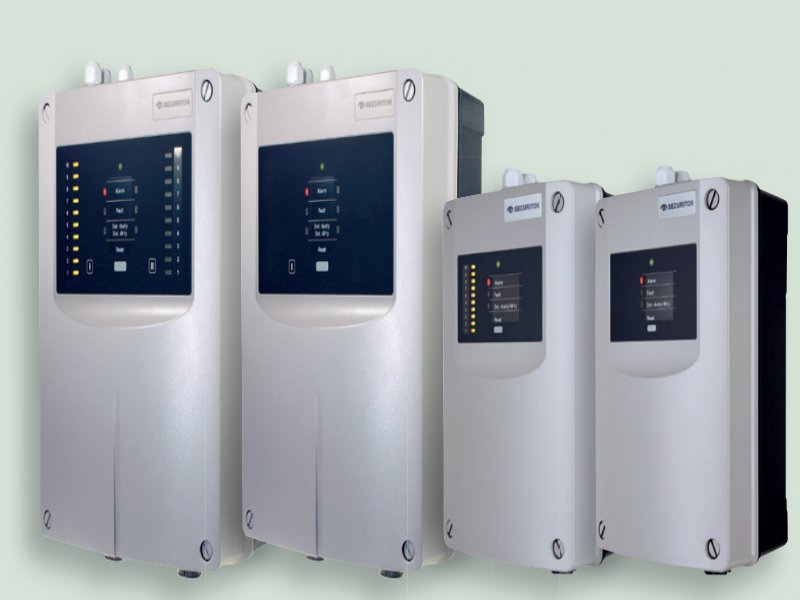

一、ASD535-3型吸气式感烟
火灾探测器概述
1.1个采样分支网络，ASD535-3吸气式感烟火灾探测器可以独立进行空气流量监控
2.灵敏度范围：0.002–10％/m采用改良的highdynamic(HD)烟雾
传感器 3.*的灰尘抑制/补偿技术，可以有效的降低传感器对灰尘的敏感度，避免因灰尘而引起误报；进而可以实现区分灰尘和烟雾的功能
4.ASD535-3吸气式感烟火灾探测器满足EN54-20,ClassA,B,andC,ASDPipeFlow软件是通过VdS认证的软件。可以进行ASD采样管网络设计和优化
5.高性能风扇(>400Pa真空风力)
6.低噪音，满足ISO11690-1
7.自学习功能
8.ASD535-3空气次啊要探测器完全兼容SecuriPro®火灾
报警系统二、ASD535-3吸气式感烟火灾探测器特点
●灵敏度范围：0.002—10％obs/m
●10.5—30Vdc主
电源端子
●10.5—30Vdc备用电源
●3个
继电器输出
●10个可编程继电器输出
●3个有源输出——故障、报警1、报警2
●复位按钮
●连网卡模块
●存储卡模块(1GSD卡)
●故障查询显示
●调试设定值
●外部复位端子
三、ASD535-3极早期空气采样烟雾探测器技术指标
烟雾探测器技术指标
型号 ASD535-3
全球认证 Vds,FM,CE,中国及香港、马来西亚等地区认证
采样管网络 对称性或非对称性,根据现场任意安排
多级过滤 多重过滤装置可选
采样管总长(米)(EN54-20) 200
*远采样孔距离(中国标准-高灵敏) 110米
采样孔*多数量(中国标准-高灵敏) 30个
采样孔直径(毫米) 2/2.5/3/3.5/4/4.5/5/5.5/6/6.5/7
采样管尺寸(外径) 25mm
可寻址模块 REK511
高新能风扇风速(软件调整) 5级可调
烟雾浓度显示 10级LED指示
其他指示灯 电源、报警、故障，探测器污染、肮脏、预警
防护等级(IP) 54
机内记忆存储 430FIFO+1600万条(1GSD卡)
自学习隔离 1分钟至14天可选

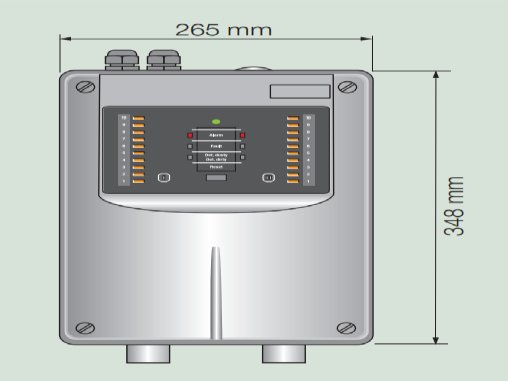

尺寸(长×宽×高) 265mmx397mmx146mm
重量 3.85kg
侦测器工作温度 (-30至+70)摄氏度
与电脑连接方式 USB
监控管理软件 ASD535Netsoft,ASD535NetsotConfig
采样管设计软件 ASDPipeFlow
网络技术(协议) SecuriLine
监控软件类型 实时彩色曲线显示
每个回路*多系统数量 50(99个探测腔)
每个网络*多系统数量 200(396个探测腔)
网络*长距离 1500米
继电器*大负载能力 1A,50V
继电器输出数量 3个,可增加10个继电器输出
有源输出(OpenCollector) 3个
工作电压 10.5-30VDC
电流消耗 ≤420mA
每个输出接口的负荷能力 100mA
接通电流峰值 5A(1ms)
插入式端子 2.5平方毫米
输入电缆直径 Ø5–12(M20)/Ø9–18(M25)
机壳材料 ABS聚合物，UL94-V0
机壳颜色 灰色2807005/烟紫3002005
侦测器箱的周边湿度(瞬变无冷凝) 95％(无结露)
继电器输出 3
