数字化局部放电测试分析仪

  • 价格:电询
  • 品牌:智云
  • 联系:高小姐 028-61509021 18181909707
              联系我时请告知是在建材采购网看到的
  • 公司:成都智云测控仪器有限公司
  • 产品介绍
      局部放电现象,主要指的是高压电气设备、电力设备的绝缘在足够强的电场作用下局部范围内发生的放电。轻微的局部放电对电力设备绝缘的影响较小,绝缘强度的下降较慢;而强烈的局部放电,则会使绝缘强度很快下降使高压电力设备绝缘损坏。

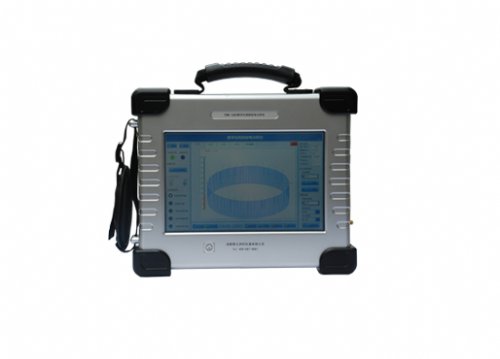

      成都智云测控仪器有限公司生产的PDM-1506数字化局部放电测试分析仪是对电气设备等产生的局部放电信号进行检测、记录、显示、单波分析、图谱自动识别、图谱智能学习等于一体的数字化智能设备。基于工业级平板测量仪器设计,集多种信号调理、数据采集、信号分析于一体,集成液晶触摸显示屏,可通过触摸屏直接进行操作。内置大容量锂电池,无需供电即可现场使用。
      本仪器按照 DL/T846.4-2004《局部放电测量仪》、GB7354-2003、《局部放电测量》、JJG(机械)145-93《局部放电检测装置》检定规程的要求研制。设备便携、坚固,适宜于野外试验、工业现场等应用场景。配置WIFI、LAN接口,可组网应用。

    特点
    工业平板电脑的应用:工业级平板测量仪器,内置大容量锂电池,10英寸触摸屏,集成USB3.0接口、网口、外部天线,适宜于配电站现场、机房等应用场景。
    ★ 便于携带、体积小、无现场供电干扰:传统的局部放电检测仪体积大,占用空间大,不易于携带;该发明与传统局放仪器相比,优势特点明显。
    ★ 高性能局放信号数据采集:
     通道数:1~4通道/台,各通道高速同步并行采集;
     采样率:50MSps;
     A/D分辨率:14Bit;
     输入范围:±1mV~±30V;
     信号带宽:0~10MHz;
     信号滤波:多阶连续信号滤波器,支持多档频率的带通滤波;
    ★ 大容量无损记录:可一次记录数百周期的局部放电信号,数据全部记录在采集设备缓存中,通过*数据分析软件逐段浏览分析,便于对比。
    ★ 高速实时监测:仪器支持高速实时监测显示,在较长周期的监测过程中,在无损记录的同时,设备可实时读取数据,并经过典型压缩后,进行实时传输和显示,保证用户在*一时间查阅到真实的测量信号波形。
    ★ 典型局部放电信号单波识别分析:设备内置多种标准放电图谱库,可对局部放电信号进行单波对比识别,判断放电类型,方便维护或者维修被测电气设备。
    ★ 智能化图谱学习系统:对于图谱库中未存在的放电类型,可智能学习并保存新图谱,为以后的实验提供分析判断依据。


    应用
    绝缘材料内部放电(固体-空穴;液体-气泡)测试分析;
    ★ 电力设备、器材表面放电测试分析;
    ★ 高压电极尖端放电测试分析;

    技术指标:
    采样率:50MHz~250MHz
    A/D分辨率:14Bit
    集成调理模块:局放*调理模块
    信噪比:≥70dB
    通道数:1/2/4,多台可同步扩展
    量程(输入范围):±1mV~±30V程控可调
    输入方式:差分、伪差分、单端双极性电压输入,4线制接头
    放大:×0.1,×1,×10,×100,×1000,程控设置
    输入信号带宽:0Hz~10MHz
    直流精度:≤±0.1%~0.5%
    存储:板载缓存,2G字节/模块,*大可扩展到4G字节/模块
    通道间隔离度:≥90dB
    通道间相位差:≤1°(0~1MHz)
    尺寸(W×D×H):306mm×256mm×70mm
    重量:4Kg
    电源:220VAC(标配交流220V适配器)


    更多详细信息,请咨询:成都智云测控仪器有限公司
