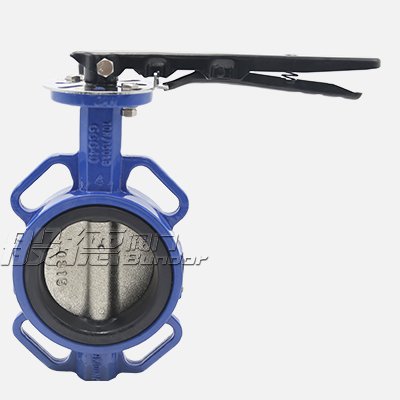

蝶阀结构简单，性能优良，使用广泛。可应用于石油、化工、食品、医药、轻纺、造纸、水电、船舶、城市给排水、冶炼、能源等领域；可适用一切腐蚀性、非腐蚀性的气体、液体、半流体、以及固体粉末等介质；在管线和容器上作为调节和截流装置使用。
参数:
SIZE H1 H2 φA φB L φD φD1 4-φd
DN IN
50 2 65.5 128 φ125 φ120 42 φ77 φ57.15 4-φ7
65 2.5 75 138 φ145 φ139.5 44 φ77 φ57.15 4-φ7
80 3 92.5 145.5 φ160 φ150 45 φ77 φ57.15 4-φ7
100 4 106 161 φ190.5 φ175 51.5 φ90 φ69.85 4-φ10.5
125 5 118.5 180 φ216 φ210 54 φ90 φ69.85 4-φ10.5
150 6 133 195 φ241.5 φ240 55 φ90 φ69.85 4-φ10.5
200 8 165 258 φ298.5 φ290 59 φ115 φ88.9 4-φ14.3
250 10 203 265 φ362 φ350 66 φ115 φ88.9 4-φ14.3
零件名称 材料名称
阀体阀板
灰铸铁衬
聚四氟乙烯阀杆 铬有锈钢衬聚四氟乙烯
密封圈 聚四氟乙烯
结构图:
产品优势:
安装更简单，使用更广泛
使用我公司的专利橡胶阀座，安装更简单，使用更广泛，与
法兰水线接触面更宽。
稳定性更强
般德专利橡胶阀座相比较与挂胶蝶阀，橡胶不易脱落，端径橡胶更具弹性，外观更干净，使整体稳定性增加一倍。
不锈钢零配件，耐腐蚀
蝶阀定位盘、涡轮头、手柄
螺栓、蝶板销子均采用不锈
钢材质，更耐腐蚀，耐腐蚀度是普通产品的10倍。
咨询电话：18537917716 0379-60860367
