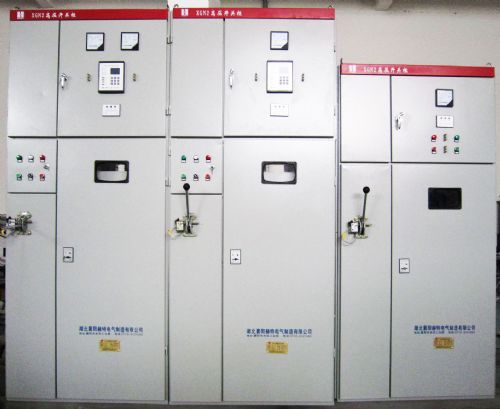

XGN2—12箱型固定式金属封闭开关设备(以下简称
开关柜)，中压开关柜 主要用于3.6、7.2、1 2KV三相交流50Hz户内系统中作为接受与分配电能之用，特别适合用于频繁操作的场合。该开关柜符合国家标准GB3906及国际标准lEC298，并具有严密的“五防”闭锁功能。
主开关采用ZN28A—1 2系列分装式真空
断路器，（配用CD10电磁操作机构或CT8、CTl9A(B)
弹簧操作机构。也可采用ZNl8—1 2系列整体式
真空断路器(配用CDl 7电磁操作机构或CTl7、CTl9弹簧操作机构)。还可采用ZNl 2—12、ZN63—12（VS1）断路器，
隔离开关采用GN30—10型旋转式和GN22—10大电流隔离开关。
柜体为箱式封闭结构，骨架由
角钢焊接而成， 柜内分断路器室、母线室、电缆室，室与室之间用
钢板隔开。 柜内设有压力释放通道。
开关柜为双面维护，前面检修断路器及传动机构，后面为主母线及电缆终端。完善可靠的机械联锁，完全满足“五防”要求。开关柜满足全工况运行方式的要求。
适用于电缆进出线及架空进出线。
主要规格参数
真空断路器主要技术参数
开关柜典型方案的结构及外形尺寸
中压开关柜 订货须知
★一次线路方案编号或一次线路方案。
★平面图中
高压柜序号及各柜用途。
★电气元件型号、规格、数量。
★需要母线桥时提供跨距和高度尺寸。
