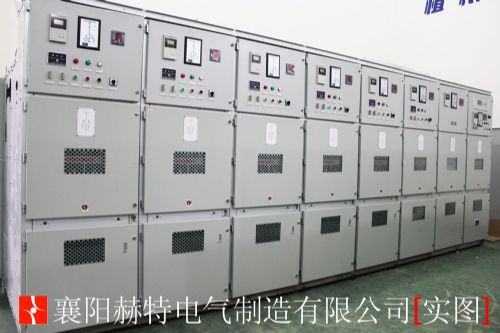

适用于三相交流50Hz、7.2~12kV单母线及单母线分段电力系统，具有“五防”功能。
开关柜的可移开部分可配置真空
断路器和真空
接触器等元器件。
开关柜电气参数
额定电压 kV 10/12
额定绝
缘水平 1min工频耐压（有效值） kV 42
雷电冲击耐压（峰值） kV 75
额定频率 Hz 50
主母线额定电流 A 630,1250,1600，2000，2500，3150，4000
分支母线额定电流 A 630，1250，1600，2000，2500，3150，4000*
4秒热稳定电流（有效值） kA 16，20，25，31.5，40**
额定动稳定电流（峰值）*** kA 40，50，63，80，100
高度a （mm） 2200
宽度b （mm）
分支母线额定电流为1250A及以下，短路开断电流为31.5kA及以下 800/650*
分支母线额定电流为1600A及以下，短路开断电流为40kA 800
分支母线额定电流为1600A及以上 1000
深度c （mm） 1350/1500
