一、工作原理：
根据施工的需要，将

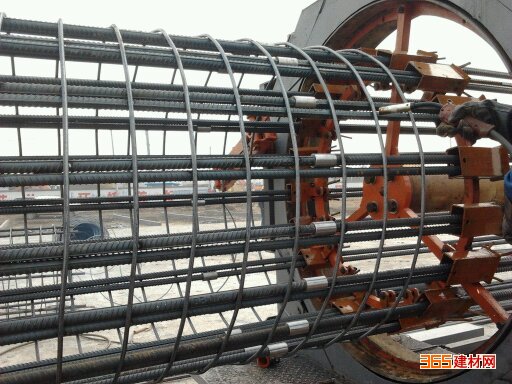

钢筋笼的主筋经人工穿过固定旋转盘相应模板圆孔至移动旋转盘的相应孔位并进行固定，把盘筋（绕筋）端头先焊接在一根主筋上，然后通过固定旋转盘及移动旋转盘转动把绕筋缠绕在主筋上（移动盘是一边旋转一边在轨道上移离固定盘），同时进行焊接，从而形成产品钢筋笼。
二、整机特点 (与传统人工对比)
【钢筋笼
滚焊机】a.质量方面 机械化制作钢筋笼，主筋、绕筋间距均匀，精度高；机械旋转，盘筋与主筋缠绕紧密；先成型后加内箍筋，确保成品钢筋笼同心度。
人工制作钢筋笼，尺寸误差较大；缠绕不紧，整体松散；内箍筋焊接产生热变形，导致钢筋笼变形；特别是10mm以上盘筋或绕筋较密时，人工更难以保证质量。
【钢筋笼滚焊机】b.在产量方面 同等条件下，机械制作是人工制作产量的3——4倍
【钢筋笼滚焊机】c.在加工成本方面 完成同样任务量时，机械制作钢筋笼可节省人工3/4
三、钢筋笼滚焊机设备工艺流程：
【钢筋笼滚焊机】*一步：主筋上料
【钢筋笼滚焊机】第二步： 盘筋上料
【钢筋笼滚焊机】第三步： 主筋穿丝并加紧
【钢筋笼滚焊机】第四步：盘筋穿丝并缠绕固定
【钢筋笼滚焊机】第五步：焊接成型
【钢筋笼滚焊机】第六步：钢筋笼与旋转盘分离
【钢筋笼滚焊机】第七步： 卸笼，降下液压支撑
【钢筋笼滚焊机】第八步： 移动盘复位，准备下一个生产循环
四、钻孔灌注桩钢筋笼滚焊机主要性能指针
A、【钢筋笼滚焊机】型号
SC-CW1250
SC-CW1500
SC-CW2000
SC-CW2500
B、【钢筋笼滚焊机】钢筋笼直径
200～1250mm
300～1500mm
400～2000mm
400～2500mm
C、钢筋笼重量 3000kg 4500kg 6000kg 8000kg
D、钢筋笼长度 1m～12m根据需求可加长至27m
E、盘筋直径 Φ5～16mm（Ⅰ、Ⅱ、Ⅲ级钢直接作业）
F、箍筋间距 20～500mm（人工预设，任意调整）
G、主筋直径 12～40mm（Ⅰ、Ⅱ、Ⅲ级钢直接作业，含对焊、螺纹套筒链接）
H、主机转速 100～2100r/min（操作工人熟练掌握，任意调节）
I、
液压站流量及压力 4～10Mpa（操作工人熟练掌握，任意调节）
J、额定总功率 10kv 10kv (13kv) 23kv (23kv) 23kv (30kv)
K、设备自重
8.5T—18
10T—20T
18T—30T
20T—40T
