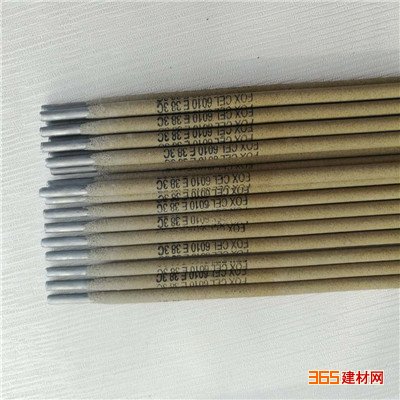

是高纤维素钠型药皮立向下
焊条。电弧吹力大，单面焊双面成型，熔渣少，易清除，焊波成型美观，焊接速度快，熔敷金属有良好的力学性能，并具有优良的抗气孔和抗裂性能，是管线现场环缝全位置立向下焊接*焊条，采用直流反接。
用途:用于各种碳钢
钢管的环缝对接，也适宜一般碳
钢结构立向下焊接。
熔敷金属化学成分(％)
化学成分 C Mn Si S P Cr
保证值 ≤0.20 0.3~0.6 ≤0.2 ≤0.035 ≤0.040 ~0.30
熔敷金属力学性能
试验项目 σb(MPa) σs(MPa) δ5(％) Akv1(J)
保证值 ≥420 ≥330 ≥22 ≥27(-30℃)
一般结果 ≥450 ≥340 22~28 40~90
参考电流(DC+)
焊条直径(mm) φ3.2 φ4.0
焊接电流(A) 80~100 110~130
注意事项:
1.焊条开封即用，勿需烘焙；若受潮须经80℃烘焙1.5h。
2. 对焊件清除铁锈、油污、水分等杂质。
3. 焊接时电流不宜过大，焊条摆动不宜过宽。
