品牌 风远达 型号 HTB75-104 类型 回转式鼓
风机电压 380V 气流方向 离心式
鼓风机 材质 铝合金
风机压力 中压风机 性能
低噪音风机 用途 各类机械散热、干燥、送风、抽风、风循环
重量 26（kg） 功率 0.75（kw） 风量 6.5（m3/m）
升压 3.7（kPa） 适用范围 物料处理 真空抓取移位(非磁性物体的固定) 印刷行业(切纸机、丝网印刷、移印机) 污水池曝气及电镀池 加工定制 否
*大风量 6.5 m3/min

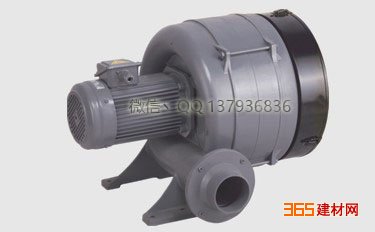

HTB透浦式中压鼓风机价格本体全铝合金，整体铸造坚固耐用、可靠性高，大幅降低重量，达到轻量化，无论在工艺还是外观都能媲美进口风机。进口
轴承，耐高温
油封，
电机100％全
铜线。采用德国空气回力技术，即使出风受到挤压也能运转自如，彻底拜托符合运行时风量风压小的局面；独特进风口消音棉设计，让我们的风机运行更加安静！出色的电脑动平衡校正系统，让我们的风机叶轮即使4000转时也能运转自如；特殊隔热装置。
特点：
1.研究和设计采用德国*顶尖技术，利用ADC12铝一次压铸成型，高精准数控
机床加工；
2.电机绝缘等级为TEFC IP55标准，绝缘等级H级，机体耐温可高达180度；
3.电机达到欧洲EFF2标准，特别省电和耐用;
4.轴承前置新型设计，使得我们的产品在运行过程中，非常动态稳定；
5.叶轮直接与电机轴相连，在旋转中无需其他配件，在运行中没有摩擦，更无需内部润滑,因此输出的空气完全无油，纯净环保；
6.高性能
密封圈有效阻止外界异物进入机体，有效的提高产品使用寿命;
HTB系列规格：
型号 出口径 频率 电 压 电流 风 压 风量 噪音 重量
Type Out let HZ V A mmAQ m3/min db KG
HTB75-032 3＂ 50/60 220/380 1.2/0.7 210/260 6/7 53/65 21
HTB75-053 3＂ 50/60 220/380 1.8/1.0 290/380 6.5/7.5 55/68 24
HTB75-104 3＂ 50/60 220/380 3/1.7 375/500 6.5/8 56/70 26
HTB75-105 3＂ 50/60 220/380 3/1.7 420/600 6.8/8.5 56/70 29
HTB100-102 4＂ 50/60 220/380 3/1.7 340/450 11/1 60/74 28
HTB100-203 4＂ 50/60 220/380 5.4/3.2 500/700 10.4/14 61/76 36
HTB100-304 4＂ 50/60 220/380 8/4.6 650/900 12.5/16 63/78 45
HTB100-505 4＂ 50/60 220/380 13/7.5 790/1100 12.8/16.5 64/80 55
HTB125-503 5＂ 50/60 220/380 13/7.5 580/790 19/23 80/85 62
HTB125-704 5＂ 50/60 220/380 19/11 750/1050 20/24 70/88 87
HTB125-1005 5＂ 50/60 220/380 24/15 900/1300 20/24 72/90 109
HTB200-1502 8＂ 50/60 220/380 36/22 700/900 52/65 86/109 203
HTB200-2002 8＂ 50/60 220/380 47/28 800/1000 56/70 88/110 206
结构：
转子：由轴、叶轮、轴承、同步
齿轮、
联轴器、轴套等组成。
叶轮：选用渐开线型面，容积利用率高。
轴承：近联轴器端作为定位端选用3000型双列向心球面
滚子轴承。近齿轮端作为自由端选用32000型单列向心短
圆柱滚子轴承以适应热臌胀时转子的轴向位移。
同步齿轮：由齿圈和轮毂组成，便于调整叶轮间隙。
机体：由机壳和左、右墙板组成。左、右墙板及安装在左右墙板内的
轴承座、密封部等均可互相通用。
底座：中、小型风机均配有公共底座，大型风机仅配风机底座，便于安装调试。
润滑：齿轮采用浸入式，轴承采用飞溅润滑。润滑效果好，安全可靠。
传动方式：以联轴器直联为主。若性能规格需要，也可选用三角
皮带轮变速的方式。联轴器选用
弹性联轴器，能缓和冲击及补偿少量的轴线偏差。大流量风机除以电动机作为驱动机外，也可采用汽轮机或其他驱动机。
使用和保养；
1， 应放置在较平稳的地方，周围环境应清洁、干燥、通风。
2， 叶轮旋转方向必须与风扇罩壳上所标箭头方向一致。
3， 工作时，应避免风机的进风口和出风口出现完全封死现象，以免使气泵产生过大的热量和电动机超电流引起气泵损坏。
4， 除电机转子两只轴承外，其它部位没有直接接触摩擦。本气泵轴承安装方式主要分二类。*一类气泵端的轴承安装在电机机座和叶轮中间的泵体内，这类气泵平时不需要加
润滑脂。第二类气泵端的轴承是安装在泵盖中间，此类气泵端的轴承应定期加润滑脂（7018高速润滑脂）。每月一次，对于三班连续工作的气泵应当增加加油次数。此类气泵电机风扇端的轴承维护保养按*一类气泵。
5， 进出气两端的
过滤网和销声器应根据情况适时清洗，以免堵塞影响使用。
6， 进出气口外联接必须采用
软管联接（如橡
胶管、塑料
弹簧管）。
7， 轴承的更换：更换轴承必须由熟悉修理工作的人进行操作。先拧松泵盖上的
螺钉，然后按图示顺序逐一拆卸零件，拆下的零件应经过清洗，然后按反顺序装配。拆卸时，不能硬撬叶轮，应用*拉马拉出，同时不要遗漏调节
垫片，以免影响出厂时已调节器好的间隙
8， 严禁固体、液体及有腐蚀气体进入泵体。
安装注意事项：
1. 安装地点:须安装于室内不受风雨侵扰之处
2. 环境温度:
3. 相对湿度:
4. 空气品质:空气中若含有酸，碱等腐蚀性或易燃性气体，不应该以
高压鼓风机输送，以避免发生危险
5. 尘埃防护:有大量尘埃，粉立体或纤维等场所应避免使用，如必需在此类场合使用时，请加装
过滤器，并定期清理附在滤网及高压鼓风机内部之尘埃
6. 通风散热:请选择在通风良好之场所使用，不可在密闭室或密闭箱中使用
7. 置放空间:
为列行维护或修理方便，请避免安装过于狭小之地点
8. 避免振动:请安装在无振动场所；如场所振动无可避免，须加装防振措施，以避免高压鼓风机受到外界之振动而损
