一、屏蔽效能高、耐压性好、不吸收潮气、寿命长
用于机箱，机柜，屏蔽室，屏蔽方舱的缝隙处屏蔽
全

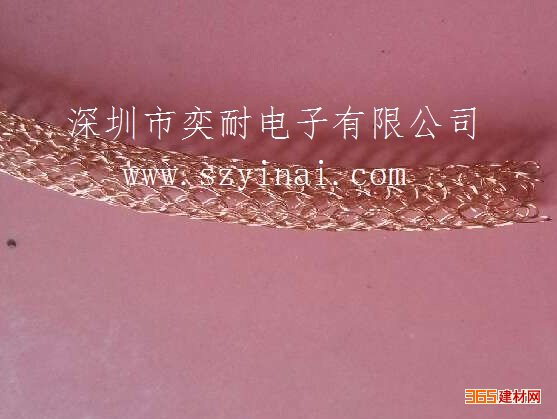

金属丝网屏蔽衬垫是用可压缩的全金属的镀锡铜包铁（Sn Cu Fe)、镀锡
磷青铜(Su Ph Bz)、铝(Al)、蒙乃尔（Monel镍铜)丝编织成矩形或圆形断面,且编织丝构成许多
弹簧状连结环的一种产品，该衬垫具有良好的弹性和导电性。
材料 磁场 100HKz 电场100MHz 平面波1GHz 平面波 10GHz
镀锡铜包铁 80dB 1300dB 105dB 95dB H
镀锡磷青铜 80dB 1300dB 110dB 100dB I
铝 60dB 130dB 90dB 80dB J
蒙乃尔 60dB 130dB 90dB 80dB K
蒙乃尔（Monel镍铜)使用场合*多，因为具有良好的时效性能、拉伸强度和弹簧般的质量；
镀锡、包铜钢（Ferrex）可以提供*好的屏蔽效果，但是耐腐蚀性能比较有限；
全金属编织丝网衬垫比较适合固定在沟槽缝隙内安装使用。
二、弹性体橡胶、海绵芯金属编织丝网衬垫
弹性体橡胶、海绵芯金属编织丝网衬垫是把双层金属编织丝网编织在弹性体
氯丁橡胶、
聚氨酯海绵或硅
胶管等弹性体上而组成的。
材料 磁场 100KHz 电场100MHz 平面波1GHz 平面波 10GHz
镀锡铜包铁 80dB 130dB 105dB 95dB H
镀锡磷青铜 80dB 130dB 110dB 95dB I
蒙乃尔 60dB 130dB 90dB 80dB K
三、产品定型
RTMS 1 H 100 C
金属编织丝网衬垫 外形代码 材料代码 长度 客户定制、特殊规格
参考列表 1mm=1 1m =100
矩形金属丝网衬垫 矩形金属丝网衬垫
NO. 高mm 宽mm NO. 高mm 宽mm
RTMS1 1.57 3.18 RTMS21 3.18 7.92
RTMS2 1.57 4.75 RTMS22 3.18 9.53
RTMS3 1.57 6.35 RTMS23 3.18 12.7
RTMS4 1.57 7.92 RTMS24 3.18 15.88
RTMS5 1.57 9.53 RTMS25 3.18 19.05
RTMS6 1.57 12.7 RTMS26 3.18 25.4
RTMS7 1.57 15.88 RTMS26 4.75 4.75
RTMS8 1.57 19.05 RTMS28 4.75 6.35
RTMS9 1.57 25.4 RTMS29 4.75 7.92
RTMS10 2.36 2.36 RTMS30 4.75 9.53
RTMS11 2.36 3.18 RTMS31 4.75 12.7
RTMS12 2.36 4.75 RTMS32 4.75 15.88
RTMS13 2.36 6.35 RTMS33 4.75 19.05
RTMS14 2.36 7.92 RTMS34 4.75 25.4
RTMS15 2.36 9.53 RTMS35 6.35 6.35
RTMS16 2.36 12.7 RTMS36 6.35 7.92
RTMS17 2.36 15.88 RTMS37 6.35 9.53
RTMS18 3.18 3.18 RTMS38 6.35 12.7
RTMS19 3.18 4.75 RTMS39 6.35 15.88
RTMS20 3.18 6.35 RTMS40 6.35 19.05
圆形金属丝网衬垫
NO. 直径mm
RTMS41 1.57
RTMS42 2.36
RTMS43 3.18
RTMS44 3.96
RTMS45 4.75
RTMS46 6.35
RTMS47 7.92
RTMS48 9.53
RTMS49 11.1
RTMS50 12.7
RTMS51 19.05
RTMS52 1.57
