是由多层薄
钢板与多层橡胶片硫化粘合而成一种普通
橡胶支座产品,这种产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,支座具有良好的弹性,以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。
生产标准
按照交通部JT/T4-2004《公路
桥梁板式橡胶支座》标准制造，其技术性能也已达到BS5400第九篇二章标准和美国AASHTO标准要求。
主要用途
该产品主要适用于公路桥梁、铁路桥梁、城市立交桥。主要功能是将上部的反力可靠地传递给墩台，并同时能完成梁体结构由于制动力温度、混凝士的收缩徐变及荷载作用等引起的水平位移及梁端的转动。
本产品由多层高弹性的橡胶为主体材料，与薄钢板镶嵌、粘合、硫化而成。该产品有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩迨台；有良好的弹性以适应梁端的转动；有较大的剪切变形以满足上部构造的水平位移。橡胶以其独特的功能从根本上改善了
桥梁支座的性能。
四氟板与
不锈钢板磨擦系数(加
硅脂时)：≤0.03，荷载等级100KN～15000KN。
产品分类

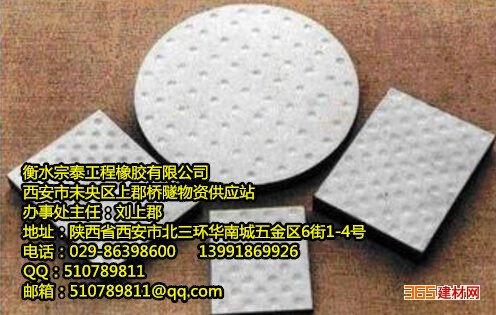

板式橡胶支座按形状划分：矩形板式橡胶支座（GJZ系列）、圆形板式橡胶支座（GYZ系列）。
产品特点
① 构造简单，加工方便；
② 用钢量少、造价低；
③ 抗冲击阻尼性能好；
④ 安装方便、工作性能可靠；
⑤ 免维护、抗震性好。
公路桥梁板式橡胶支座由多层橡胶片与加劲钢板钢板，且钢板全部包在橡胶弹性材料内形成的橡胶支座。板式支座具有足够的竖向刚度以承压垂直荷载，能将上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部构造的水平位移。板式
桥梁橡胶支座主要特点就是可以很好的将桥梁上部结构反力可靠地传递给墩台，还能适应梁端转动及通过橡胶支座的剪切变形来适应大梁由温差引起的伸缩变形。它与原用的钢支座相比有明显的优点，主要表现在其结构简单，用钢量少，建筑高度低，安装、更换方便，有较长的使用期限；能适应宽桥、曲线桥、斜桥等上部结构在各方面的变形。另外，当各种车辆通过桥梁时，橡胶支座能均匀分布水平力，吸收部分振动，从而延长桥梁寿命。GJZ、GYZ系列公路桥梁板式橡胶支座是由多层橡胶与薄钢板镶嵌、粘合、硫化而成。该产品有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端的转动；有较大的剪切变形以满足上部构造的水平位移；具有构造简单、安装方便、节省
钢材、价格低廉、养护简便、易于更换等特点。本品有良好的防震作用，可减少动载对桥跨结构与墩台的冲击作用。

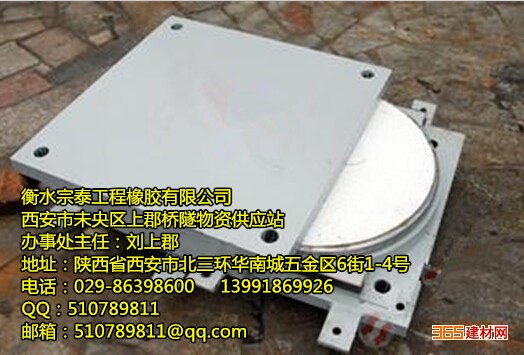

四氟乙烯滑板橡胶支座又称为“四氟滑板式支座(GJZF4、GYZF4系列)”，它就是在板式橡胶支座的表面粘复一层1.5mm-3Mm厚的
聚四氟乙烯板。本产品除具有GYZ系列橡胶支座的所有功能外，由于采用了聚四氟乙烯滑板使梁底
不锈钢板之间的摩擦系数变得很低，可以使桥梁上部构造的水平位移，不受桥梁支座本身剪切变形量的限制，能满足一些桥梁的大位移量需要。该产品除具有球冠支座的功能外，还特别适用大位移量的桥梁。本产品1996年经衡水市技术监督局检验合格并投入生产，近年来被广泛用于本工厂，矿山，机械，电子，机械设备，
厨房设备。
我公司生产的
四氟板式橡胶支座的具有构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点，因而在桥梁界颇受欢迎,被广泛使用。四氟板式橡胶支座使用范围a.作活动支谇使用：主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。F4橡胶支座荷载等级分为100KN-10000KN
橡胶支座规格
1、按交通部JT\T4-93规格系列。
2、表面贴复的
聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。
3、特殊规格可由用户提出协商生产。
4、梁底钢板和不锈钢板可配套供应。
橡胶支座型号及适用气温
1、
氯丁胶型：+60℃～25℃
2、天然胶型：+60℃～--40℃
3、三元乙丙胶型：+60℃～-45℃
一、四氟乙烯滑板式橡胶支座的产品特点
四氟板式橡胶支座的产品特点具有构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点，因而在桥梁界颇受欢迎,被广泛使用。四
氟橡胶支座的构造：在普通板式橡胶支座的表面粘贴一层聚四氟乙烯板，就构成了聚四氟乙烯橡式板胶支座，简称四氟板橡胶支座，其抗压和转动性能与普通板式橡胶支座基本相同，当然在桥梁施工实际应用时，四氟橡胶支座的整体构造并非如此简单。普通板式橡胶支座是通过支座的剪切变形来实现梁的水平位移，这种剪切变形是有一定的限值，普通板式橡胶支座不能满足位移量较大的要求。这种产品与普通板式橡胶支座不同的是：聚四氟乙烯板式橡胶支座不是通过支座的剪切变形来实现梁的水平位移，它主要通过梁底不锈钢板与摩擦系数很小的四氟板来回滑动，实现梁的水平位移，四氟板式胶支座可以适应较大跨径及多孔连续梁桥的伸缩位移。
二、四氟板式橡胶支座使用范围
a.作活动支谇使用：主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。
b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。四氟板式橡胶支座的整体构造由梁底钢板、不锈钢板、四氟板式橡胶支座与支座垫石等组成。
梁底钢板：又称支座上钢板，位于梁端支点处，可通过预埋或粘贴形式就位，西小江大桥上钢板与梁底之间采用环氧树脂粘贴固定。钢板厚度为18mm，下面有深1.5mm的宽槽用以嵌放不锈钢板。宽槽制成楔形，在梁伸缩过程中不至于不锈钢板随梁的移动而滑脱。嵌放在梁底钢板上宽槽中的不锈钢板，厚度为3Mm，梁在伸缩移动时，因为不锈钢板有很好的光洁度，又在四氟板表面上，所以摩擦阻力很小，四氟板式橡胶支座表面粘贴的聚四氟乙烯板厚为1.5mm左右，在四氟表平面上有直径8mm左右，深度约1mm的球冠形的储油坑，在安装时涂以“295”硅脂，以便进一步减小摩擦。
四氟橡胶支座安装技术要求
⑴支座应按设计支承中心准确就位，梁底上钢板与四氟橡胶支座上下面全部密贴，同一片梁端两个四氟橡胶支座应置于同一平面上，以避免出现四氟橡胶支座偏心受压，不均匀支承及个别脱空的现象。
⑵在四氟橡胶支座上加盖不锈钢板（厚度为3Mm）和上钢板（厚度为18mm），上钢板的下平面采用机械加工成倒槽形。将不锈钢板卡进去，使其与上钢板联成一整体，落梁之前在上钢板的上平面涂一层较厚的环氧树脂与梁底间粘结
⑶在支座四氟板的凹坑内，安装时应充满不会挥发的“295”硅脂作
润滑剂，以降低摩擦系数⑷与四氟板面接触的不锈钢板不允许有损伤、拉毛现象，以免增大摩擦系数损坏四氟板。
⑸上钢板组合，除不锈钢板和上钢板上平面不涂锈漆外，其余部位全部刷防锈
油漆。⑹四氟橡胶支座与不锈钢板的相对位置视安装时的温度而定，本桥设计移动量为4-6cm。
三、四氟板式橡胶支座荷载等级分为100KN-10000KN
四、四氟乙烯滑板板式橡胶支座规格
1、按交通部JT\T4-93规格系列。
2、表面贴复的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。
3、特殊规格可由用户提出协商生产。
4、梁底钢板和不
