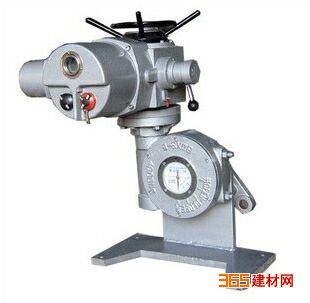

DKJ角行程
电动执行机构，是DDZ型电动单元组合式检测、调节仪表的执行单元。它接受调节或变送单元的信号，自动地操纵调节机构，完成调节任务，广泛地用于电站、石油、化工、冶金、轻工业等工业部门。DKJ角行程电动执行机构动调节系统经配用各种电动操作器后，可实现调节系统的手动←→自动无扰动切换，及对被调节对象的远方手动操作
DKJ型角行程电动执行机构是DDZ-Ⅱ、Ⅲ型系列仪表中的执行单元，与DDZ-Ⅱ、
Ⅲ型控制单元仪表配套使用.它以交流
电源为动力，接受统一的标准信号4～20mA,DC(或0～10mA,DC)，输入信号和位置发送器的反馈信号，通过伺服
放大器的比较后，输出开关信号，驱动
电机，经过机械减速，将输入信号转换成相对应的输出轴转角位移：自动地操纵风门挡板，
蝶阀，
球阀等装置，完成系统的自动调节任务：它广泛应用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系统中.
特点
●位置发送器采用
齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型
伺服电机; DKJ角行程电动
执行器 （户外型、电子式型、隔爆型、隔爆电子式型参见下表图） :
型号
0—10mA 型号
4—20mA 力矩 行程时间
秒 /90度
DKJ-210 DKJ-2100 100Nm 25
DKJ-310 DKJ-3100 250Nm
DKJ-410 DKJ-4100 600 Nm
DKJ-510 DKJ-5100 1600 Nm
DKJ-610A DKJ-6100A 2500 Nm 40
DKJ-610 DKJ-6100 4000 Nm 60
DKJ-710 DKJ-7100 6000 Nm 100
型号 A B C D E F d1 d2 d3 H R K H L δ B C D 2Φ 键
DKJ-210 240 245 270 220 100 128 14 20 12 15 15 130 35 74 20 152 70 36 25 8*35
DKJ-310 420 300 298 260 120 135 16 20 13 24 17 100 50 99 20 130 115 56 35 10*50
DKJ-410 509 365 381 320 150 170 18 25 14 22 20 130 60 116 30 162 132 40 40 12*60
DKJ-510 620 420 440 390 170 196 20 30 14 25 29 180 80 146 35 210 121 50 58 18*80
DKJ-610A 690 420 440 390 200 196 30 30 14 35 29 180 80 146 35 210 171 50 58 18*80
DKJ-610 680 480 490 420 220 230 35 30 18 30 32 200 80 135 35 260 165 80 70 20*80
DKJ-710 740 550 530 480 280 248 35 30 20 35 32 200 80 157 35 270 192 87 78 20*80
