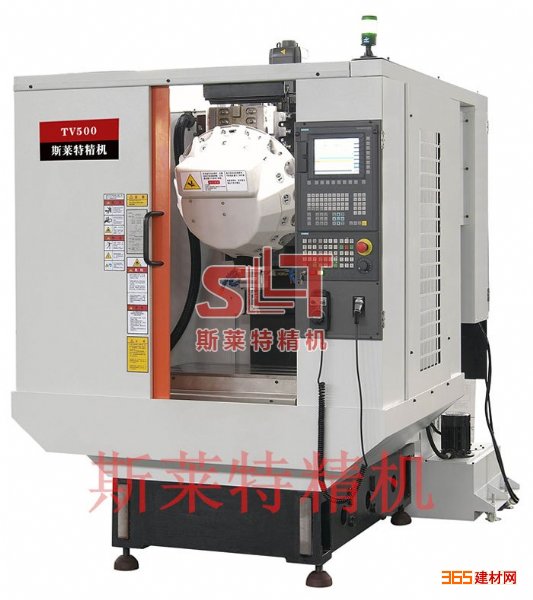

斯莱特精机TV 系列加强了钻攻中心的价值，参阅了国内外各大厂商的优秀机型加以改善，高转速与高移动进给是*根本的需要 ，加大
丝杆与线轨的标准，保证了高精度及高刚性。
1. 三轴快速进给48/60 米，大幅降低加工时间。
2. 高速伺服换刀，快速稳定，削减非加工时段。
3. 直联式高速主轴反应灵活、*高可4000 -6000转攻牙。
4. 立柱加高设计，预留加装第4 、5 轴空间。
5. 机台排屑选用后排式、有*好的排屑角度及超大流量的冲屑运转。
6. 立柱及底座共同的大跨距结构规划，高刚度机身、坚若磐石。
特性：
三轴选用台湾进口
滚珠丝杆、
直线导轨，具有高刚性、低噪音、低磨擦、高灵敏度，可提高加工速度及精度。
全系列机种皆选用台湾夹臂飞碟式刀库，前置式气压缸之规划，高稳定性，夹臂刀库快速准确，换刀时间*快可达1.2秒，除零件加工外， 非常适合铣比较小的孔短鼻主轴设计.
主轴短鼻端设计，将主轴
电机传输功率充分发挥，切削刚性特佳，提升了加工精度及延长主轴的使用寿命。
全封闭
防护罩，在高速移动时保持流畅及低噪音，*大程度的隔绝切屑液及切屑，使线轨与丝杆的维护及使用寿命到达*好状态。
Z 轴选用无配重设计，调配
伺服电机功率及提高Z 轴的驱动功能，达到高速产品加工表面光洁度。
参数:
机型 TV-500 TV-600
控制系统 西门子系统828D / 三菱系统M70/ 发那科系统0I mateMF
行 程
X 轴行程 500 mm 600 mm
Y 轴行程 400 mm 400 mm
Z 轴行程 300 mm 350 mm
主轴鼻端到
工作台间隔 150-450 mm 150-500 mm
主 轴
主轴规格 BT-30 BT-30
主轴传动方法 直联式 直联式
主轴转速 20,000/15,000/标配12,000 rpm 20,000/15,000/标配12,000rpm
主轴功率 标配3.7KW/选配5.5 kw 标配3.7KW/选配5.5 kw
进 给
X/Y/Z 轴快速进给 48 / 48 / 48 M/min 48 / 48 / 48 M/min
三轴滚珠丝杆 (mm) ø32 / P16 / C3 ø32 / P16 / C3
三轴线性导轨 (P 级) X / Y : 30mm Z : 30mm
三轴传动方法 直驱式 直驱式
切削进给速度 1~10,000 mm/min 1~10,000 mm/min
工作台
工作台尺寸 600 x 400 mm 700 x 400 mm
T 型槽( 宽× 槽数× 距离) 3*14*125 mm 3*14*125 mm
工作台*大负载( 平均散布) 300 kg 350 kg
主动换刀体系
主动换刀形式 夹臂式 夹臂式
主动换刀数量 16 pcs 16 pcs
*大刀量 3 kgs 3 kgs
其 他
机床*大重量 2800 kg 3000 kg
机床尺度( 长x 宽x 高) 2100*1600*2750 mm 1800*2500*2300 mm
气压需要 6 kg 6 kg
电力需要 15 KVA 15 KVA
斯莱特精机TV系列钻攻中心配置明细：
序 号 标准配置 产 地
1 西门子828D / 三菱M70 控制器 德国/日本
2 西门子/三菱 伺服驱动 德国/日本
3 主轴 台湾
4 上银/银泰 滾珠絲桿/导轨 台湾
5 三轴伸縮防护罩 台湾
6 集中式自动润滑系統 台湾
7 FAG/NSK 斜角滾珠進口
轴承 德国/日本
8
联轴器 台湾/德国
9 操作面板 台湾
10
接触器/
断路器 德国
11 电箱空调交换器 台资/中国
12 油冷机 台资/中国
13 主轴吹气裝置 台灣
