概述：

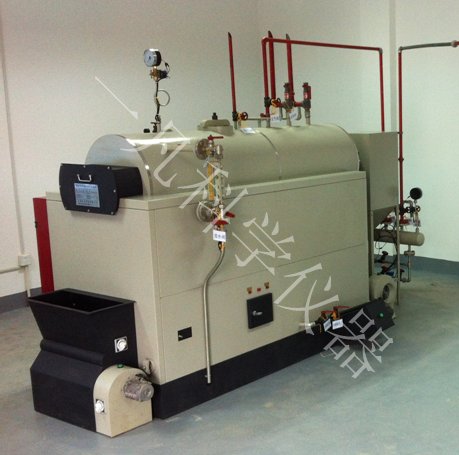

采用国内目前在用的、具有代表性的典型炉型作为模拟机型。其
锅炉外形、附属设备、安全附件和操作阀门等部件以及安装位置，完全仿照真实锅炉按一定比例缩小制作。所有安全附件和阀门均为真实部件，牢固耐用，可供司炉人员操作练习，真实展现锅炉操作场景。
一、工作原理
操作人员操作的每一步骤，均通过
PLC可编程序控制系统进行数据采集和处理。利用通信网络将处理的信息传递到计算机内进行计算，并将计算的结果反馈到PLC上，PLC将处理后的指令传递到设备上进行显示，实现锅炉各种运行工况。
二、功能描述
（一）教学功能
1、锅炉附件：炉排
减速器、鼓
风机、
引风机、除渣机、
水泵、
除尘器、分汽缸及连接
管道等，让学员直观的了解锅炉附属设备结构和安装位置。
2、真实地安装了锅炉所有安全附件：
安全阀、
压力表、水位表、
排污阀等，让学员了解锅炉安全附件结构和安装位置。
3、真实地模拟了锅炉压力、给水、排污、燃烧、风烟系统，让学员了解锅炉各工作系统。
4、编辑了锅炉各工作系统的流程演示，生动演示锅炉各工作系统流程的工作状态。
5、编辑了锅炉的正常操作、安全操作、锅炉故障应急操作演示动画，模拟再现锅炉运行、故障现象。
（二）训练功能
1、采用了真实的安全附件和操作阀门，学员可以上机操作。
2、实际操作培训考核机采用信号采集、信号传输集中控制技术，计算机软件应用技术，模拟锅炉运行中工作参数（压力、水位）的逻辑关系和设备运行的状态，配备声光技术等给司炉人员营造锅炉运行现场的真实环境。
3、锅炉实际操作培训考核机在学员训练操作时，可用投影屏幕跟踪演示，并有知道语言进行提示。
4、在考核系统的数据库中设置了标准步骤，学员在上机训练时，考核（培训）模拟系统根据学员操作步骤与数据库标准步骤对照，自动提示错误步骤。
5、对操作训练题目进行练习，采用语音提示，并且具有初始状态不符语音提示功能，对操作步骤给出指导，以帮助学员掌握司炉操作要点和正确排除锅炉故障。
（三）考核功能
1、考试功能：考生在试题库中按要求随机抽取试题，进行考试时系统能自动检查锅炉初始状态，考评员能够监视考试过程，并且学员操作步骤自动记录存档。
2、试题自动组卷功能：按照两道、三道题随机组题考试，系统能随机提取试题组卷。
3、考试计时功能：设定考试计时时间，对考试过程实行准确计时，在超过规定时间后，系统自动屏蔽其操作。
4、考试自动评分功能：系统对考试结果进行自动评分。
5、学员信息、数据库管理功能：系统能对考生信息、进行录入、统计、查询、汇总报表和维护。
（四）软件系统功能
1、演示功能
1）水位控制系统及冲洗水位表；
2）送风系统；
3）送煤除渣系统；
4）排污系统；
5）锅内烟气流程系统；
6）水循环流程系统；
7）压力系统；
8）安全附件出现故障时操作系统；
9）安全附件正常操作系统；
10）锅炉出现故障时操作系统；
11）锅炉正常运行操作系统。
2、模块功能
1）演示模块；
2）训练模块；
3）考核模块；
4）数据库管理模块；
5）用户管理模块；
6）帮助模块。
三、安装及调试
1、锅炉实际操作培训考核机安装应按照平面布置图结合教室实际情况进行安装就位；
2、分汽缸、储油罐可与相关锅炉共用；
3、锅炉的
给水管、输油管、出汽管、
排污管、
排气管等均应按锅炉和附属设备实际安装位置进行配管；
4、锅炉实际操作培训考核机与
控制箱一体，占地面积小；
5、锅炉的传感系统、信号输送系统、控制系统、网络系统、软件系统的安装和调试均由本公司技术人员现场进行。
6、锅炉实际操作培训考核机及模拟系统的使用、操作、维护、管理均由本公司技术人员现场进行指导培训。
好产品，选一凡，详情请咨询：18796220758
