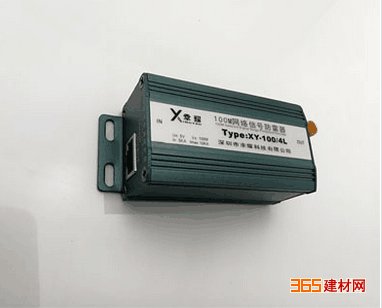

（ 网络
电涌保护器、网络信号
避雷器、网络信号过压保护器）用于保护敏感的以太网100M高速网络通信线路;广泛用于计算机网络通信传输系统、网络
交换机、大型
路由器、网络
摄像机等网络设备;使其免受雷电感应电压、电网电压波动干扰、静电放电和大负载启动产生的瞬间冲击电涌电压所造成的重大损坏。
功能特点：
1、该产品采用二级复合型保护电路设计。
2、核心元件选用国际名牌产品，应用先进的生产工艺制造，质量可靠。
3、具有通流容量大、残压水平低、反应灵敏、性能稳定、插入损耗低等特点。
4、单路/8路/16路/24路可自由选择，安装更方便，不占空间。
应用和安装位置：
适用于雷击区域的LPZ2-3区域或更高界面，一般安装于计算机网络通信传输系统设备、网络交换机、大型路由器、
网络摄像机等网络设备信号输入端。
技术参数：
名称
网络信号
防雷器产品型号
XY-RJ45/4L
XY-RJ45/8L
XY-RJ45/8
XY-RJ45/16
XY-RJ45/24
货号
6047
6048
6070
6071
6072
SPD类别
复合型
SPD功能
具有限压、限流功能
标称工作电压Un
5V
标称放电电流In（8/20μs）
5KA
*大放电电流Imax（8/20μs）
10KA
限制电压Up
15V
数据传输速率Vs
100M bps
插入损耗Ae
≤0.2dB
响应时间Ta
≤1ns
接口形式
RJ45
接口数量
单路（口）
8路（口）
16路（口）
24路（口）
保护引脚
1/2、3/6
(1～8)
1/2、3/6
1/2、3/6
安装方式
串联
串联
串联，19机架式
过载故障模式
SPD的限压部分网络侧内部开路，线路不运行，但是设备仍受到开路保护
工作环境
温度-25～+65℃；湿度≤95％（25～30℃）
外壳保护等级
IP20
测试标准
GB18802.1 -18802.21，IEC61643-21：2000
安装指导：
1、可以安装在LPZ0-1区或直接串联安装在被保护设备（或系统）前端，安装时离被保护的设备（或系统）越近越好。
2、输入端（IN）与信号线相连,输出端（OUT）与被保护设备相连,不可以接反
3、PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。
4、该产品无需特别维护，安装时尽量靠进设备端；当工作系统出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后恢复正常，则应更换防雷器。
5、接地用尽可能*短的线连接。该防雷器接地采用端子接地方式，
接地线必须与防雷地线（或被保护设备的外壳）相连。信号的
屏蔽线可直接接到接地端子上。
6、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，信号传输出现问题，换下防雷器后信号传输恢复正常，说明防雷器已经损坏，需维修或更换。
