是适用于各种射频收发系统、无线网络信号发射，卫星电视接收设备、监控信号无线发射接收设备的防雷保护。广泛应用于通信站、雷达站、小灵通基站、移动通信基站、GPS基站、CDMA基站、PHS（PAS）基站、卫星通信、微波站等。能防止因馈线感应雷击过电压而对天线及收发设备造成的损害，安装于防雷分区LPZ0A-1及后续分区。
功能特点：
1、高雷电流通流能力，20KA(8/20μs)。2、工作频带宽，传输频率高 3、驻波比小，插入损耗低。4、 当雷击电涌侵入时，无需中止用电设备，不影响正常设备正常运行。5、多种
接头可选。
技术参数：
产品名称
天馈

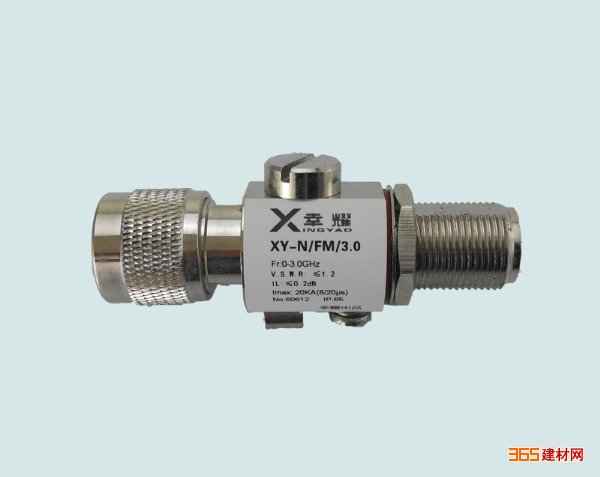

防雷器产品型号
XY-N-FM/3.0
SPD类型
开关型
接口方式
N-JK （50Ω）
标称放电电流In(8/20μs)
10KA
*大放电电流Imax(8/20μs)
20KA
反应时间 Ta
≤25ns
*大传输功率 Pt
200W
驻波比 SWR
≤1.2（3.0GHZ）
起始放电电压
230V
峰值放电电压
1000V
特性阻抗
50Ω
插入损耗
≤0.3dB
频率范围
0-3.0GHZ
绝缘电阻
≥5000 MΩ
外壳材料
黄铜外壳防水等级
IP67
接地电阻Ω/线径
≤4Ω /4mm2以上
工作温度范围
-40℃～+85℃，海拔≤4km
空气相对湿度（室内温度条件下）
30％～90％
尺寸
68*30*25mm
执行标准
GBl8802.1、lEC61643-21、IEC60169-4
订货号
800411
安装指导：
1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。2、把防雷器上的接线片焊上尽量短的接地导线（导线面积不小于4mm2），另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。3、本产品具有防水功能，但在户外使用天馈防雷器时应注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。4、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
