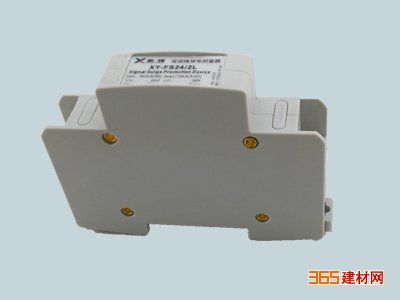

（数据控制信号
防雷器、通讯信号
电涌保护器）是依据IEC和GB标准设计，主要用于工控系统数据控制信号、通讯专线、遥测信号、遥控信号的电涌保护器，应用在雷击保护区1-2区和2-3区。
功能特点：
1、通流容量大：10KA(8/20μS)，高速反应（10-12纳秒），低损耗（≤0.3db)；
2、内部采用两级串联式联动保护，残压低，使用寿命长；
3、具有过流、过压、箝位三重保护功能，反应速度快；
4、当雷击电涌侵入时，无需中止用电设备，不影响正常设备正常运行；
5、外观设计新颖，体积小，安装方便；
6、传输速率高，使用频率范围大。
技术指标：
名称
双绞线控制
信号防雷器SPD类别
复合型SPD
SPD功能
具有限压、限流功能
型号
XY-FS06/2L
XY-FS12/2L
XY-FS24/2L
标称工作电压 Un
6V
12V
24V
*大持续运行电压 Uc
8V
18V
30V
标称放电电流(8/20μs) In
5KA
5KA
5KA
*大放电电流（8/20μs ）Imax
10KA
10KA
10KA
Isn时电压保护级别UP
≤18V
≤36V
≤60V
保护线路
2线/4线
传输速率
10M bps
插入损耗
≤0.3db
响应速度
≤1ns
端口连接方式
接线端子温度环境范围
-40℃…+80℃
典型应用
4-20mA信号/工控信号
安装接线规格
1.5～4mm2
外壳材料
铝合金/阻燃塑料
尺寸
100×25×25mm
安装方式
串联
外壳保护等级
IP20
测试标准
GB18802.1 GB/T 18802.21
防雷器安装指导：
1、双绞线控制信号防雷器可以安装在LPZ0-1区或直接串联安装在被保护设备（或系统）前端，安装时离被保护的设备（或系统）越近越好。
2、“IN”连接引线端，“OUT”连接被保护设备（或系统）端，“1”与“2为一条信号通道，“3”与“4”为一条信号通道。安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生。
3、防雷器接地用尽可能*短的线连接。该保护器接地采用端子接地方式，
接地线必须与防雷地线（或被保护设备的外壳）相连。信号的
屏蔽线可直接接到接地端子上。
4、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更换。
