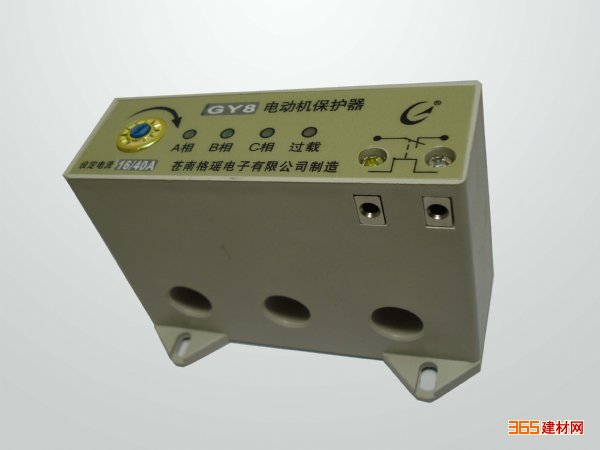

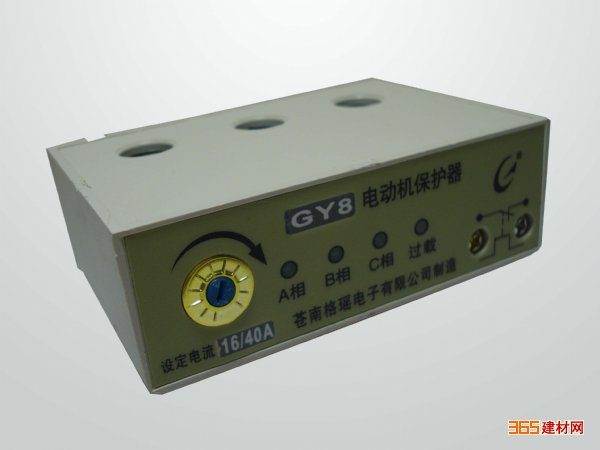

一、用途及适用范围
适用于交流50Hz，电压20V至380V的供电电路中与交流
接触器等开关电器组成保护的控制电路。
二、技术参数
断相保护：当电动机的三相
电源中任意一相缺相或电动机内部断相时，保护器在1秒内动作，LED相灯熄灭。
三相不平衡保护：当电动机的三相电源中任意两相工作电流相差超过50％时，保护器在1秒内动作。
过载保护：当电动机的工作电流大于设定值的1.2倍时，保护器在80-10秒内（反时限特性）动作，LED灯点亮。
堵转保护：当电动机的工作电流大于额定值的5倍时，保护器在2秒钟内动作。
输出接口复位方式：控制回路断电复位（60±10％）秒
输出接口负载能力：AC380V/1A、COS ∅=0.3-04
不能间断工作制，适用于三相电动机：AC24V-380V/50Hz，*小取样电流≥3A（〈3A时需匝数放大电流）
三、型号规格
规 格 0.5-5A 2-20A 16-40A 32-80A 63-160A
导线孔经 ∅12mm ∅20mm
功 能 断相保护 过载保护 三相不平衡保护

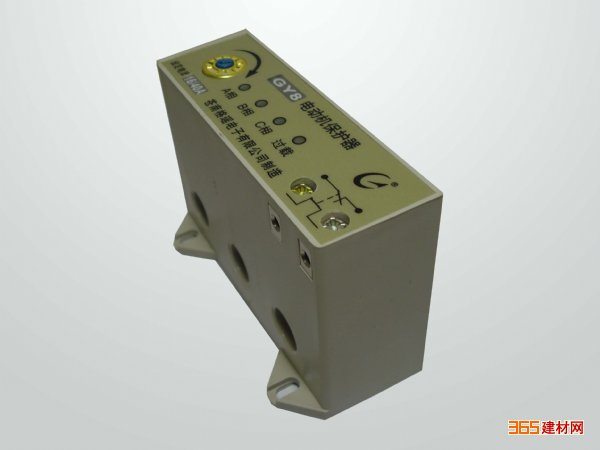

四、外形尺寸与应用电路
图1
图2：QS
电源开关 FU
熔断器 ST启动按钮
STP停止按钮 KM
交流接触器 五、使用说明及注意事项
1、按图2将交流接触器到电动机的三相
电源线分别穿过保护器的三只穿线孔，并将保护器接线端串联接入交流接触器的二次回路中，不能用于控制直流接触器。
2、先将保护器的电流调节旋钮顺时针旋到底，检查接线无误后，启动电动机，使之处于正常运行状态，同时保护器三盏绿色LED灯亮，过载红色指示灯不亮，然后将电流调节旋钮缓慢地逆时针转动方向转动至过载指示灯亮，此时保护器处于过载保护的临界状态，再缓慢地顺时针退回至过载指示灯熄灭的位置。
3、因保护器的输出接口是无触点的固态式交流电子开关，检验开关的通断特性时不能用万用表的电阻档测量。
4、如果保护器使用于自动控制电路，保护器动作后要重新启动时，须切断控制回路使保护器的输出接口断电复位，否则将拒绝起动。
5、保护器重新启动两次之间间隔时间应大于复位时间，否则可能导致保护器不能正常工作。
6、用户应根据需要保护电动机的额定工作电流选择相对应的
电动机保护器。在特殊情况下，大规格保护器可用于小功率电动机的保护，需电源线匝数放大电流，小规格保护器可通过安装于电流
互感器二次线的方法，应用于大功率电动机的保护。
