一、特点：
◎真有效值测量、整四位显示
◎软件调校、内部无电位器（精度高、稳定性好、长期工作免调校）
◎可编程通过面板按键任意调节显示值1~9999
◎可选带通讯功能、通讯地址、波特率
◎可选带上下限报警控制功能,模拟量变送输出。
二、技术指标
输 入 输入 电压： 500V（特殊可订做）
电流：5A、1A（特殊可订做）DC0-75Mv
过载 持续1.2倍
瞬时：电压2倍/秒、电流10倍/秒
扩展 配分流器扩展量程
频率 50Hz ± 10％
电 源 电压 AC 220V±10％（特殊可订做）
功耗 <2W
显 示 LED 整四位，显示数据更新时间：0.1S
显示 0~9999
精度等级 0.5％
隔离耐压 2KV/50Hz/1min
绝缘电阻 ≥100MΩ
平均正常工作时间 ≥50000h
工作条件 环境温度：-25℃~55℃
湿度≤93％ 无腐蚀气体场所

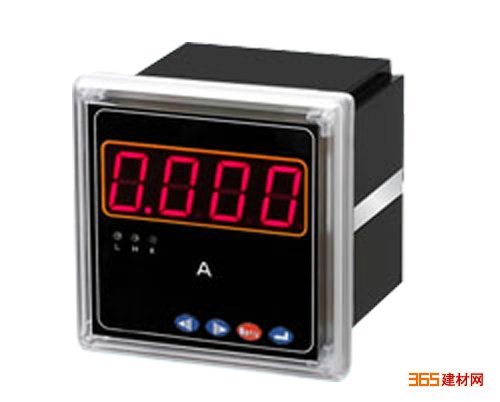

三、外型、开孔、面板说明
产品型号 外形尺寸 开孔尺寸
A（mm）长 B（mm）宽 C（mm）深 D（mm） E（mm）
16槽形 160 80 125 150 75
42方形 120 120 80 111 111
6方形 80 80 76 76 76
5槽形 96 48 112 92 44
9方形 96 96 78 91 91
72方形 72 72 74 67 67
微方形 48 48 86 45 45
四、操作说明
五、注意事项
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请使用双绞
屏蔽线。
4、若信号伴随高频干扰，应在线里使用低频
过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在-10℃~70℃。
7、如仪表无显示，应先检查辅助
电源，电压是否在规定范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时做为辅助电源，以保证仪表正常工作。
10、CT回路中的电流
接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
