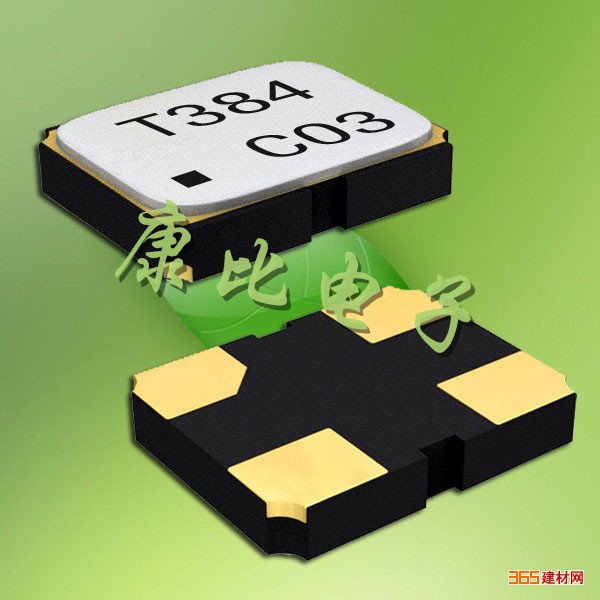

本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型・薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
晶振型号
说明 无源晶振8Y
频率范围 16~54MHZ
频率稳定度 A:±100 B:±50 C: ±30 D: ±25
输出电平 CMOS
工作温度 -10℃~+60℃,-20℃~+70℃,或客户要求
保存温度 -40℃~+85℃
负载
电容 15pF
输出对称 40％ ~ 60％ or 45％ ~ 55％(at 55％V DC)
包装 3000/pcs
晶振详情
台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、
振荡器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场.
当把石英共振子与振荡线路或集成电路(IC)一起整合在一个封装内, 由外部提供
电源电压, 形成一个主动组件输出频率信号, 就是所谓的石英晶体振荡器. 石英晶体振荡器可以藉由单一封装组件内部不同的振荡线路及输出线路, 提供不同特性需求的参考频率(reference frequency). 例如有 石英频率振荡器SPXO ( Simple Package Crystal Oscillator ) 或称为 CXO ( Clock Crystal Oscillator ), 可程序化石英晶体振荡器PCXO ( Programmable Crystal Oscillator ), 电压控制石英晶体振荡器VCXO ( Voltage ControlLED Crystal Oscillator ), 温度补偿石英晶体振荡器TCXO ( Temperature Compensated Crystal Oscillator ) 及 恒温槽控制石英晶体振荡器OCXO ( Oven ControlLED Crystal Oscillator ).
为了满足应用面需求而言, 石英晶体振荡器内部的振荡线路有以基本波或三倍频不同方式. 若要达到数佰兆赫的输出频率时, 振荡线路后级可以采用锁相回路方式或倍频方式, 将较低频率的石英振荡频率提升. 对于输出端的输出准位及输出波形也有各类不同需求,如 CMOS, LVPECL, LVDS…..等. 这些规格都要仔细的定义.在提供了数种石英振荡器输出频率对温度变化的稳定性示义图.
