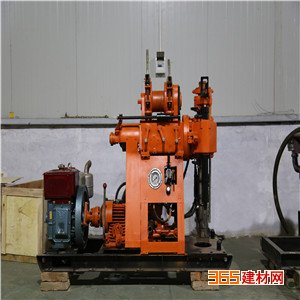

是一种具有油压给进的轻便浅孔
钻机。适用于普查勘探、地球物理勘探、道路及建筑勘探以及小型水井钻凿等。
主要特点
1、具有油压自动给进机构，提高钻进效率，减轻劳动强度。
2、采用球卡式夹持机构，可实现不停机倒杆，操作方便，安全可靠。
3、手柄集中，操作方便。配有孔底压力计指示压力，方便掌握孔内情况。
4、结构紧凑，钻机、
水泵和动力机（
柴油机或电动机）组装在同一个底座上，占用机场面积小。重量轻、分解性强、便于搬迁。
◇ 技术参数与规格
基本参数 钻进深度(m) 100
终孔直径(mm) 75
钻杆直径(mm) 42
外形尺寸(长X宽X高)mm 1640X920X1240
质量(Kg) 500
回转器 立轴转速(三档)r/min 142、285、570
立轴行程(mm) 450
立轴*大给进力(N) 14700
立轴*大起重力(N) 24500
卷扬机 *大提升力(一速、单绳)(N) 10000
卷筒圆周速度(m/s) 0.42、0.81、1.68
水泵 型式 卧式单缸双作用活塞泵
流量(l/min) 配柴油机(1800r/min)时:100
配电动机(1500r/min)时:83
压力 *大许用压力(MPa) 1.5
连续工作压力(MPa) 0.7
动力机 柴油机型号 S1100N
柴油机标定转速(r/min) 2200
柴油机十二小时功率(Kw) 10.53
电动机型号 Y131M-4-B3
电动机标定转速(r/min) 1500
电动标定功率(Kw) 7.5
