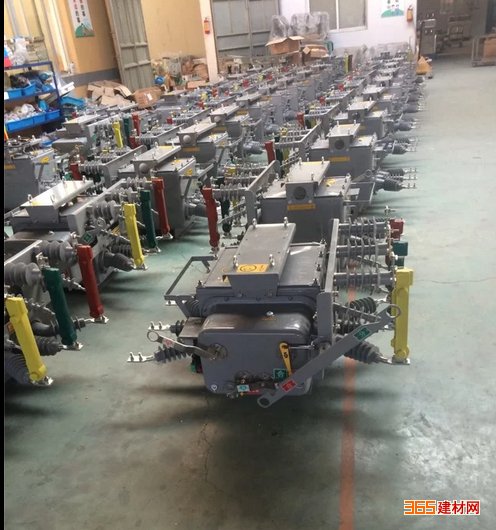

在10 kV馈电架空线路上的应用可大大减少无故障线路的连带性事故停电,缩小故障停电范围,缩短用户停电时间,从而提高用户的供电可靠性。技术特点: ZW20-12型户外交流高压分界真空
断路器是一款用户分界开关.主要由ZW20-12型
真空断路器本体,故障检测控制器及外置电压
互感器三大部分组成,三者通过航空插座及户外密封
控制电缆进行电气连接,具有故障检测功能,保护控制功能及通讯功能能可靠判断,检测界内与界外毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障,本体开关是真空方式灭弧并且采用SF6气体绝缘,箱体参考了日本东芝公司的气体密封,防爆,绝缘结构技术,整体密封性能优良,内部充入的SF6气体不泄漏,不受外界环境影响,其
弹簧操动机构进行了小型化及性能优化设计,动作可靠性比国内传统的弹簧机构有显著提高,主回路的轴与套之间的接触采用了内收外张式表链结构,主回路的接触电阻小,温升低。
二,使用环境条件
1, 周围空气温度:-40℃~ 40℃;日温差:日温变化不大于25℃; 根据SF6气体物质性质,当环境温度在-40℃时,如箱体内部气压为0.05Mpa,此时SF6仍为气态,保证产品正常工作。(当环境温度-40℃,表压为0.05Mpa时,SF6液化点为-55℃;零表压,SF6液化点不会超过-60℃)。
2, 风速不大于35m/s;
3, 无易燃,爆炸危险,强烈化学腐蚀物(如各种酸,碱或浓烟等)和剧烈振动的场所。
4, 海拔:≤1000m;
5, 覆盖厚度:10mm;
6, 空气污秽程度:IV级;
7, 地震烈度:≤7度;
8, 电网中性点接地方式:中性点不接地,中性点经
消弧线圈接地,中性点经低电阻接地。
三,主要技术参数
3.1断路器的额定参数
1额定电压KV12
2额定频率Hz50
3额定电流A630
4额定短路开断电流KA20
5额定峰值耐受电流(峰值)KA50
6额定短时耐受电流(4S)KA20
7额定短路关合电流(峰值)KA50
8机械寿命次数次30000
9额定短时开断电流开断次数次30
10工频耐压(1min):干试(相间,对地/断口)KV42/48
11雷电冲击耐受电压(峰值)相间,相对/断口KV75/85
12额定操作顺序KV分-0.3s-合分-180s-合分
13额定操作电压辅助回路额定电压VAC220
ZW20户外交流高压分界真空断路器的常用别称
市场上ZW20分界真空断路器有几种写法和叫法。
ZW32可以称为ZW20看门狗。说到看门狗，很明显就是这个ZW20开关和
智能控制器配合组成的一套
智能开关系统。就如一个忠诚的狗伙伴一样守着我们的开关，一有数据及动态就立刻反应出来。
ZW20-12F/630-20，F是分界开关的缩写。因此很容易分辨。ZW20-12F,ZW20F-12,ZW20-12F等型号其实都指向这个开关的配置问题。因此咱们在购买的时候只要弄清楚，ZW20智能真空断路器,包括ZW20开关本体，看门狗控制器，PT就行了。*大的区别就在于看门狗控制器的功能上。比如是*基本的零序保护还是需要带远程通讯功能。这样就很好认识ZW20智能开关了。
