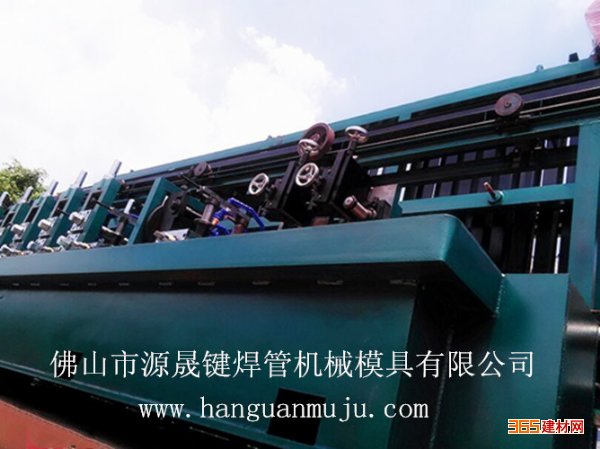

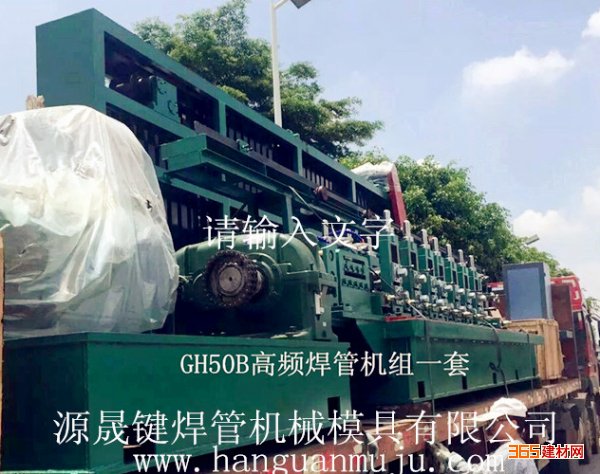

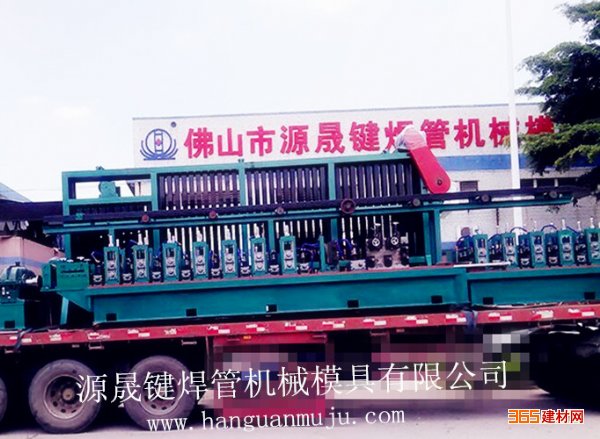

一、1.主要用于生产直径Ф16－Ф76mm壁厚0.5－2.5mm及相应方管、矩形、
异型管*设备。设备组成从原
带钢<卷料>至切断落管为止，制管速度随着制管规格变化作相应的调整，该生产线各单机在消化吸收国内外同类设备的基础上，结合国内、国际市场创新设计，操作维修方便，设计水平和制造质量在全国处*地位，在结构和精度上达到近几年引进机组水平。本设备加工质量和装配精度较高，采取合理的轧辊模具孔型，可以生产精度较高的高频焊接
钢管。
2.原材料
适用带
钢材质为普碳钢Q195、Q235、16Mn等热轧或冷轧带
钢卷（符合GB700-88或GB1591-88）
带钢宽度：50－240mm（±0.2mm）
带钢厚度：0.5－2.5mm（符合GB708-88）
3.制管范围
直径：Ф16－Ф76mm （±0.05mm）
壁厚：0.5－2.5mm（方管、异型管≤2.2mm）
4.机组生产方式：连续式
5.焊接方式：高频感应焊、高频功率150KW
6.制管速度：20－90m/min
7.生产线用电总功率：350KW
二、生产线工艺流程

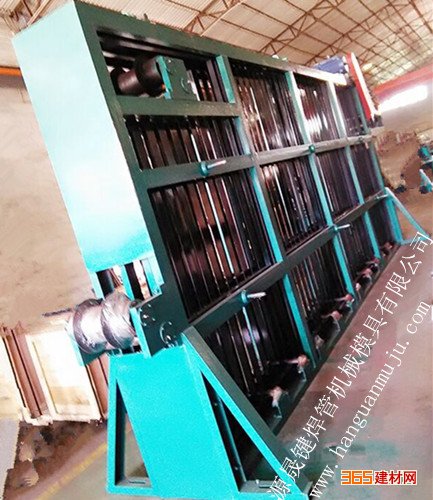

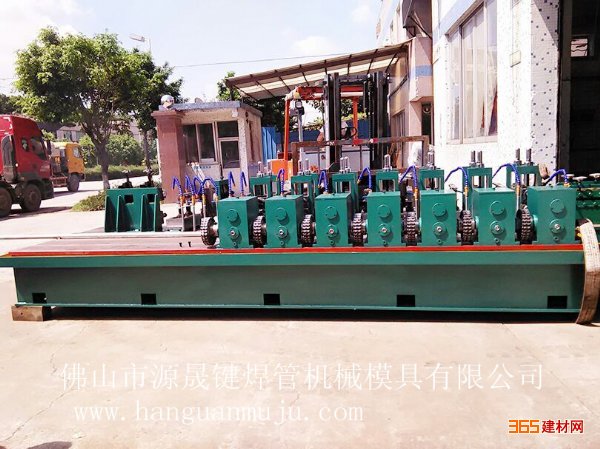

原料（带钢卷）－上料－剪切对焊（手工焊）－储料仓－喂入成型－高频焊接－去外毛刺－冷却水套－定径矫直－飞锯切断－落料（人工堆垛包扎）－检验－入库
