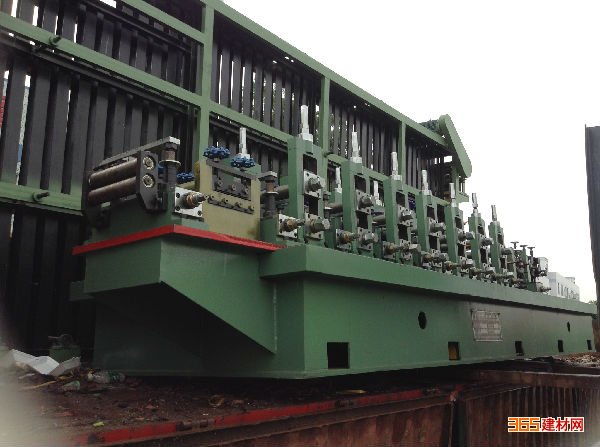

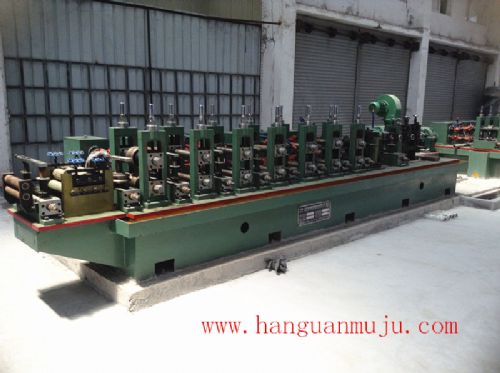

一、GH114高频直缝
焊管机主要用于生产Ф60mm-Ф127mm,壁厚：2.0mm-5.0mm的电焊
钢管，还可生产相应原材料条件下的方矩形管、
异型管、车厢板等产品。该生产线各单机在消化吸收国内外同类设备的基础上，结合我国国情、创新设计。操作维修方便，设计水平和制造质量在全国处*地位，在结构和精度上达到近几年引进机组水平。本机组加工质量和装配精度较高，采取合理的轧辊孔型，可以生产精度比较高的电焊钢管。
二、主要技术参数：
A、材料规格：
1、应符合YB189-64标准（焊管坯）的要求
2、低碳钢、低
合金钢 3、材料机械性能：σb≤520Mpa σs≤350MPa
4、
带钢宽度：190～400mm
5、带钢厚度：2.0～5.0mm（方、矩形2.0-4.5mm）
6、带
钢卷：内径：φ460～φ510mm
外径：φ1000～φ1800mm
卷重：≤5T
B、焊管产品主要规格
1、成品钢管直径：φ60～φ127mm
2、成品钢管壁厚：2.0～5.0mm
3、成品方、矩管尺寸：F 50mm*50mm～F100mm*100mm
4、定尺精度：6m范围内（±3Mm）
C、成型速度 20～50m/min
D、电气装机容量 约600KW
E、压缩空气流量 1.5m3/min
F、机组用水流量 30T/h～40 T/h
G、厂房 生产线设备安装要求厂房高（从天车轨道上面到地面距离）应大于5m，跨度6m，长度70m。
三、生产工艺流程：

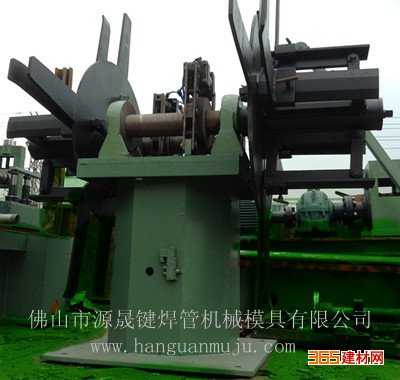

上料→液压开卷→螺旋活套→成型、高频焊接、去除外毛刺、水冷、定径、粗矫直→电脑飞锯定尺→检查收集→打包→称重→标记→入库。
