系三相交流50Hz，额定电压为40.5KV的户外高压电器设备，附装
弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压
断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。

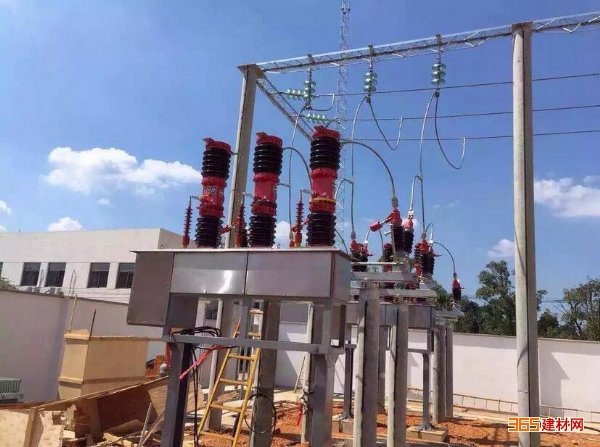

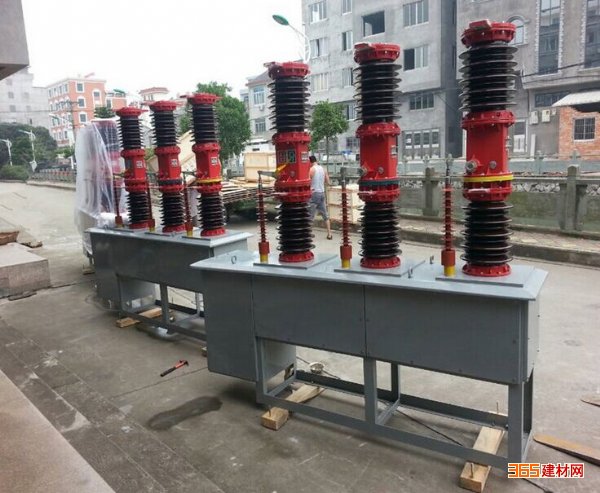

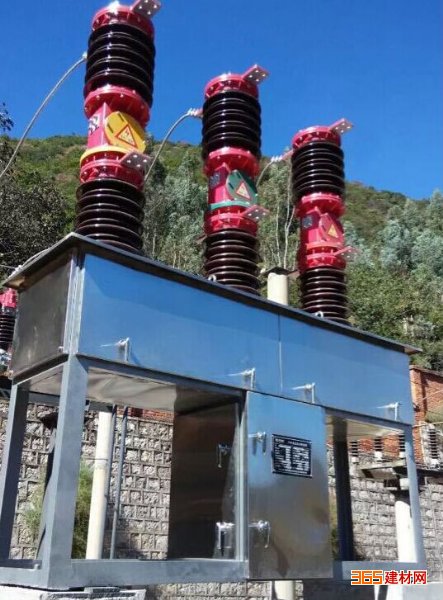

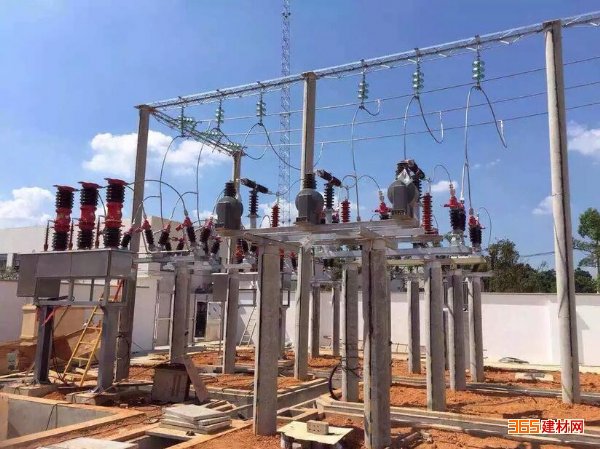

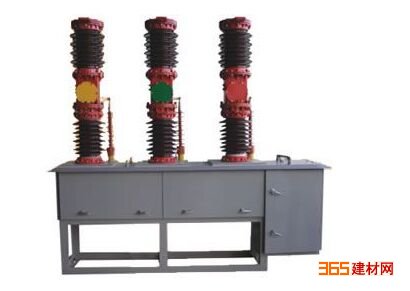

主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无baozha，使用寿命长，安装维护方便等特点。
2.2 工作原理
2.2.1 导电回路原理
电流通过上出线端子引至真空灭弧室静端及动端 , 通过
软连接及电流
互感器到下出线端子引出。
2.2.2 动作原理
电磁（或弹簧）操动机构带动连杆，使绝缘拉杆（见图 2 项 11 ）上下运动，带动拐臂 8 及拐臂 5 绕轴转动，使得导杆 7 上下运动，实现灭弧室动静触头进行合、分闸动作。
3 ．产品的吊运、安装调试和存放。
产品必须处于分闸、合闸弹簧均未储能位置以整机状态运输，运输时应有简易包装，瓷瓶应有保护套 , 在运输过程中 , 不得翻转、倾斜，并要采取防震措施。需要起吊断路器时，必须勾住箱体上的四个起吊
螺钉，水平吊起，并保证
钢丝绳不要碰到绝缘拉杆和瓷瓶，以免损坏产品。产品如长期存放，应定期检查并将机构的开关及
接线端子等导电部分涂工业凡士林油，存放室内或棚屋中保管，并保持干燥通风。产品的贮存期为 15~20 年。
3.1 安装前检查
为确保开关安全可靠运行 , 安装前应进行下列检查方可进行安装。
• 包装拆除后，先检查开关的外观，如瓷瓶是否有裂纹，表面是否完好，铭牌数据与订货要求是否相符、
紧固件是否松动、线头是否脱落等现象，发现问题请及时与本厂联系。首次使用前应对各传动部位进行润滑，手动合分一次，观察有无卡阻现象。
• 检查所带附件及资料是否齐全，如合格证、产品说明书等。
• 产品运行前可先将
加热器接通驱散潮气。
3.2 安装和调试
3.2.1 产品的安装
a. 产品安装前应按需要准备好牢固的基础及必要的场地 , 如用户自建基础或埋杆 , 应按安装尺寸及进线孔图所示安装尺寸预埋
螺栓或预留孔位 , 如使用我厂提供的过度架 , 需参考开关安装与基础图及基础与
预埋件图。
b. 安装产品时 , 用 6 个 M20
螺母将产品固定在基础上。
c. 主回路接线时 , 先将接线端子搭接面清理干净 ,( 有镀银层 , 不允许用沙布打磨 ) 便可与外部端子相连 , 见所附端子图。
d. 二次接线从断路器底部进线孔进入与端子排连接 (
电流互感器必须可靠连接以保证在运行时二次回路绝对不在开路状态 ), 再将进线孔密封以防止灰尘及小动物进入。
e. 利用接地螺栓可靠连接
接地线。
3.2.2 产品的调试
按表 2 检查开关的机械特性 , 调整开距与超程的方法如图 2 所示 , 松开螺母 2, 调整导杆 7 的长度可以调整开距 ( 出厂前已调好 ) 的大小 , 松开联
接头 9, 通过螺母 10 调整绝缘拉杆 11 的长度 , 可以调整开关的开距和接触行程。调整分闸弹簧拉杆可调整断路器的分合闸速度 , 调整机构的扣接量可调整断路器的分合闸时间 , 将凝露控制器调整到合格的温度和湿度 ( 出厂前已调好 ) 。*后按交接试验标准做交接试验。
