又名电动
卸灰阀(星型
卸料器),它由
电机、齿差行星
减速器(X)或针纶摆线
减速机(Z)与转龙式卸料器三部分组成。共有两个系列,60种规格。进出口
法兰的为A型,圆形的为B型。
是
除尘设备排灰,关风和其它设备给料的主要设备,适用于粉状物和颗粒状物料,为环保、冶金、化工 、粮食、食品、等工业部门广泛应用。

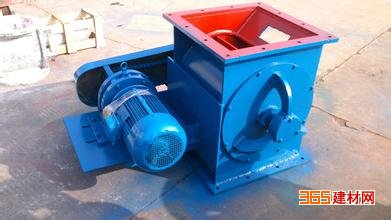

星型卸料器 采用
钢板焊接结构叶片耐磨性好叶片与传动轴刚型。
又称星型卸料器,俗称卸料器,卸灰阀,由带有数片叶片的转子叶轮、壳体、减速机及
密封件组成。主要安装于
除尘器的灰斗排灰,也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。
法兰接口方式主要有两种,方口为A 型,圆口为B型。也可根据客户要求定做长方形及其他异形规格的卸灰阀。
参数表
型号 A B C E F M H h ∮
YJD02 型 240 200 150 650 420 122.5 225 12 9
YJD04 型 260 230 180 758 526 140 280 15 11
YJD06 型 300 250 200 778 536 150 300 15 11
YJD08 型 300 270 220 798 546 160 320 18 11
YJD10 型 320 290 240 880 628 170 340 18 13
YJD12 型 340 310 260 900 638 180 360 18 13
YJD14 型 360 330 280 920 648 190 380 20 17
YJD16 型 400 350 300 960 678 200 400 20 17
YJD18 型 400 370 320 980 688 220 440 22 17
YJD20 型 420 390 340 1000 698 230 460 22 17
YJD26 型 500 450 400 1150 740 260 520 24 17
YJD30 型 520 490 440 1190 755 280 560 24 17
