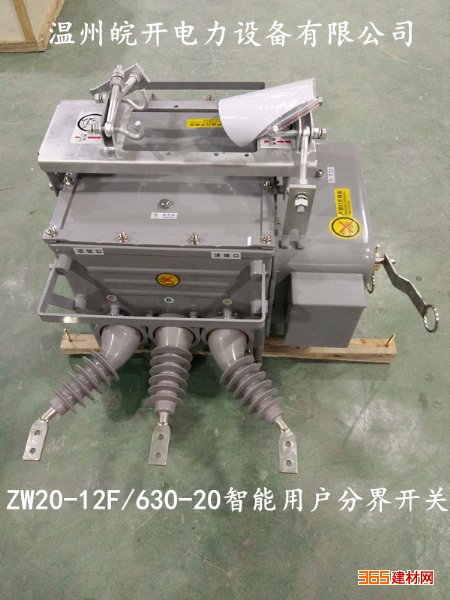

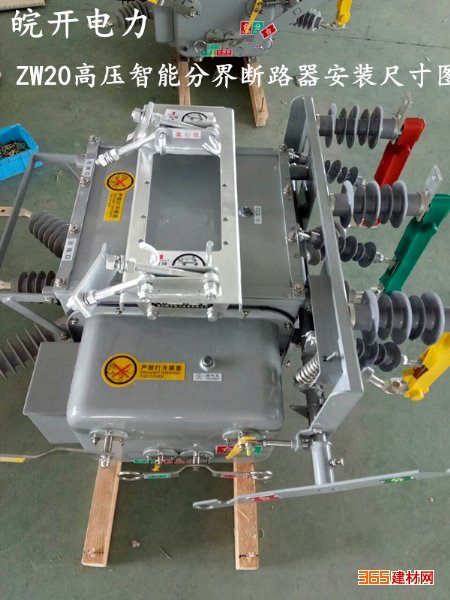

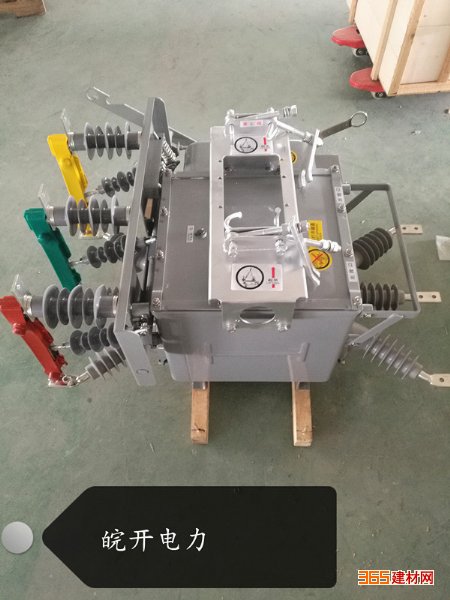

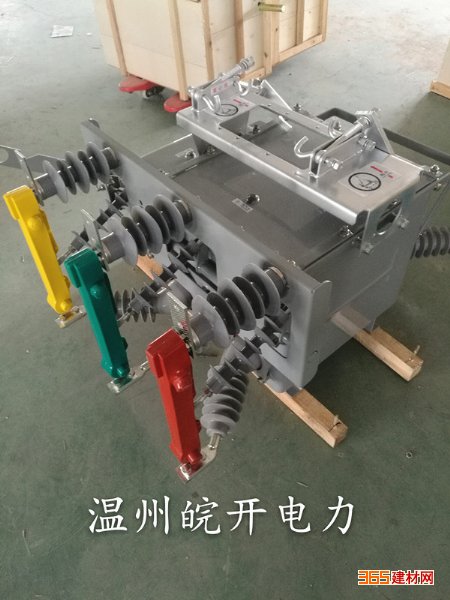

厂家定制ZW20F-12G智能分界开关

  • 价格:电询
  • 产地:浙江
  • 品牌:皖开
  • 型号:ZW20--12FG/630
  • 联系:王孜敬 0577-62059208 18968723152
              联系我时请告知是在建材采购网看到的
  • 公司:温州皖开电力设备有限公司
  • 产品介绍
    一、采用真空灭弧原理、永磁操动机构,集成微处理技术、现代网络通讯技术和新型开关制造材料于一体。额定电压为12kV,50Hz三相交流的户外配电设备。该产品广泛适用于城市电网中作为分断或联络开关,或用于农网配电系统户外变电站出线开关,可有效完成分、合负荷电流和短路电流。

    二、使用环境条件
    1、 周围空气温度:-40+40;日温差:日温变化不大于25; 根据SF6气体物质性质,当环境温度在-40时,如箱体内部气压为0.05Mpa,此时SF6仍为气态,保证产品正常工作。(当环境温度-40,表压为0.05Mpa时,SF6液化点为-55;零表压,SF6液化点不会超过-60)。
    2、 风速不大于35m/s;
    3、 无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所。
    4、 海拔:1000m;
    5、 覆盖厚度:10mm;
    6、 空气污秽程度:IV级;
    7、 地震烈度:7度;
    8、 电网中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
    10. 随机文件及备品配件

    三、出厂配备
    1 产品合格证;
    2 断路器使用说明书;
    3 出厂检验报告;
    4 装箱单;
    5 二次配线图;
    6 操动机构使用说明书;
    7 随机备品配件

    4. 产品特点
    操作灵活,方便:本产品既可电动储能,电动分合闸,也可手动储能,手动分,合闸功能,并能近距离或远离遥控操作;
    开断性能优越:开断短路电流25KA达30次;
    操作功率小,可靠性高:全新设计的小型化电动弹簧机构,机件数目和储能电机是额定功率(约40W左右)都降低到*低水平;
    安装方式灵活:可采用柱上吊装或坐安装方式;
    具有免维护特性:断路器主回路,二次元器件,操作机构均密封在SF6气体(零表压)中,不受外界环境影响,性能稳定,可靠,免维护;
    密封性能可靠:采用成熟的密封结构技术,密封性可靠;
    进出线绝缘性能优良:采用硅橡胶套管,使接线端子之间绝缘离充裕,外绝缘性能优良使用安全;
    “四遥”功能:可与控制器配套,实现遥控,遥测,遥信和遥调功能。
    分类及配置
    真空断路器按照操作机构,分为弹簧操作机构和永磁操作机构两种。型号为ZW32-12T和ZW32-12M,永磁操作机构又分双稳态和单稳态两种。ZW32型真空断路器,可根据用户要求,选配CT过流保护,隔离开关,户外PT,智能控制器(看门狗),计量箱装置等,满足多种场合需求。

    5.结构特点
    1、外壳采用优质不锈钢材料或普通铜板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成,产品的防腐蚀性、防盐雾性等抗环境性能优良。
    2、绝缘部分采用环氧树脂和硅橡胶负荷绝缘材料,绝缘等级高,防污秽能力强,具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体,满足无油化改造和环境保护要求。
    3、操作机构,分手动和电动两种,需要时可加装遥控操作装置和躲避合闸涌流装置。外供电源功率不大于70W,易于配备后备电源。设计独特的缓冲装置,性能优异,反弹小,噪声低。
    4、灭弧室采用特种不锈钢钎焊技术,午休电镀,焊接质量高,稳定可靠,漏气率低。制作工艺上使用特殊的陶瓷金属化配方和先进的陶瓷金属化工艺,保证了产品的气密性,抗拉强度大于130Mpa,完全一次封排。
    5、电流互感器采用优质导磁材料及环氧树脂与硅橡胶负荷绝缘而成,具有容量大,动热稳定倍数高、精度等级高、免维护、可靠性高等优点。
