一、适用范围：
通过程序控制模拟小于到暴雨的水流量测试砂基
透水砖的透水速率测试或是有相同试验要求的模拟试验。沧州中亚试验仪器有限公司根据国标《JGT 376-2012 砂基透水砖》研发生产。
二、技术参数：
1、流量精度：0.01
2、阻水罩面积：10×10cm
3、
电源电压：220V

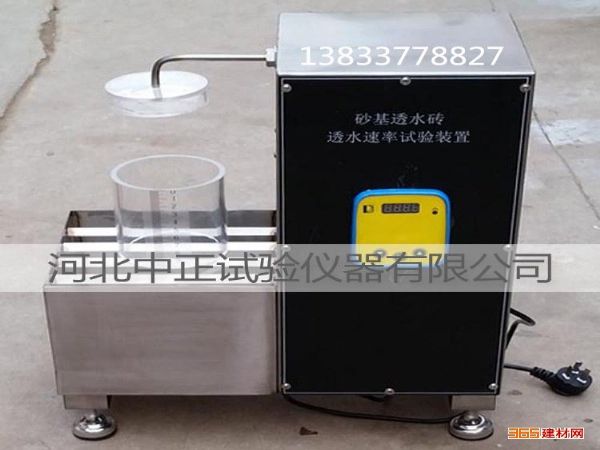

三、结构说明：
1、喷淋系统；2、
计量泵；3、
水槽；4、防水罩；5、液位采集；6、触摸屏幕程序控制（打印功能）。
四、操作说明：
1、试样准备好以后，依次在测试仪水池上面放置试样架，阻水罩，然后用
密封胶将阻水罩四周密封，调整好喷头位置，将液位感应器固定在阻水罩侧壁（高度任意设置）。
2、按上述要求做好后，设置“流量加速度”数值，点击“启动”设备会按照流量加速度的数值运行，并显示流量，流速，当阻水罩内的液位到达感应液面后，设备发出蜂鸣声，并关闭设备运行，此时记录公式所需的各项数值，自动计算结果并打印。
五、试样制备：
*小边长大于100mm的透水试样5块。
干燥箱、蒸馏水。
六、试验步骤：
1、将试样放入干燥箱烘干至质量变化不超过0.1％；
2、将烘干的试样在蒸馏水中浸泡20min后取出；
3、将试样正面朝上放置在支撑加上，调至水平，打开仪器程序控制系统，根据喷头位置和检测采集面积调整好防雾罩和液位采集装置；
4、记录防水罩底面积S和液位采集装置距试样面积的高度H，设定计量泵流量加速度V；
5、点击开始，计量泵流量不断增大，顶喷实现模拟小雨曾大到暴雨的过程，至报警器报警，记录*终透水率VD。
七、测试原理：
以恒定的流量加速度向试样表面一定透水面积（防雾罩中面积）加水，假设在流量达到试样透水速率*大值之前，加入的水全部及时透过试样，即试样的透水流量与水流量相等。从达到试样透水速率*大值VL开始，试样透水流量保持恒定，试样表面水位开始上升，在一定的时间内加水流量继续恒定增加记录增加的水量，上述过程在流量加速度恒定的条件下进行，因此测出了相关数据计算公式结课出结果。
八、砂基透水砖透水速率测试装置计算结果：
单位面积透水速率应按式（D.2）计算：
VD-（2S×H×V）1/2
V = ------------------------------------- •••••••（D.2）
S
式中
V——透水速率*大值，单位为毫升每分钟每平方厘米（ml/min•cm2）
VD——液位采集报警时计量泵流量，单位为毫升没分钟（ml/min）
V——流量加速度，单位为毫升每平方分钟（ml/min2）
S——阻水罩底面积，单位为平方厘米（cm2）
H——液位采集装置距试样的高度，单位为厘米（cm）
以5块试样单位面积透水速率计算值的平均值作为检测结果，精确到0.1ml/（min•cm2）
