一、适用于

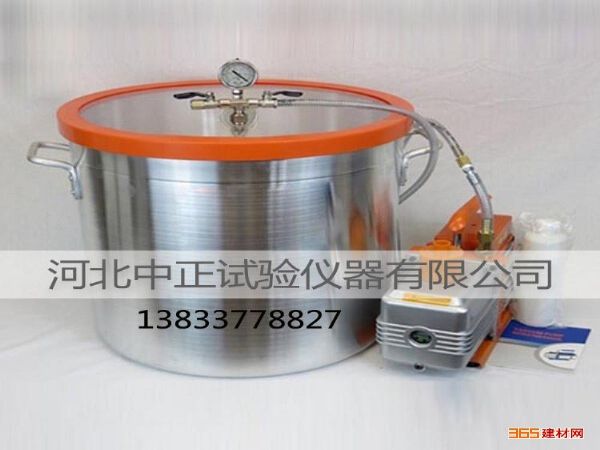

路面砖、透水水泥混凝土路面等试样的抽真空试验。真空装置是沧州中亚试验仪器有限公司采用全新的设计和工艺，能耗低、噪音小、且安装方便，操作简单，安全性能高等优点，可一次做多个试样，省时省力，是检测单位，市政检验，学校等必备检测工具。
二、标准依据：
符合《GJJ/T 135-2009 透水水泥混凝土路面技术规程》、《GBT 25993-2010
透水路面砖和透水路面板》要求。
三、技术参数：
真空极限：100kpa
工作电压：220V-50HZ
抽气速率：3.6m3/h
功率：120w
试件筒：2个（选配）
外形尺寸：280×280mm（直径*高）
四、安装方法：
1、把带有
压力表的阀门，和进水阀门分别安装在真空装置的箱盖上。将
真空泵和抽真空装置的连接管（有万能
接头的一端连接真空泵的）、进水管，安装好，在真空泵的加油塞处加注250ml的
润滑油，检查油位，不低于油位线。低于油位线应及时加油。
2、将准备好的试样放入试样筒，在试样向上的10cm处的箱壁上做出标记。
3、将舱盖盖好，检查各个连接管是否连接紧密。将进水管的另一端放入装有无汽水的容器内。关好进水阀门。
4、插上
电源，打开真空装置上的抽气阀门，关闭放气阀门，启动真空泵开关，达到所需压力时，先关掉真空泵开关，再关掉真空装置的抽气阀门。
5、使用结束后及时拔下电源插头，拆除连接
管道，盖紧真空泵上的进去帽，排气帽。
五、试验步骤：
1、用钢直尺测量圆柱试样的直径（D）和厚度（L)，分别测量两次，去平均值，精确至0.1cm，计算试样的表面面积（A）。
2、将试样的四周用密封材料或其他方式密封好，使其不漏水，水仅从试样的上下表面进行渗透。
3、带密封材料固化后，将试样放入真空装置，抽真空至90kpa±1kpa，并保持30min。在保持真空的同时，加入足够的水将试样覆盖并使水高出试样10cm，停止抽真空，浸泡20min，将其取出，装入透水系数试验装置，将试样与透水圆筒连接好。放入溢流
水槽，打开供水阀门，使无汽水进入容器中，等溢流水槽的溢流孔有水流出时，调整进水量，使透水圆筒保持一定的水位（约150mm)，待溢流水槽的溢流口和透水圆筒的溢流口流出水量稳定后，用量筒从出水口接水，记录五分钟流出的水量（Q），测量三次，取平均值。
4、用钢直尺测量透水圆筒的水位与溢流水槽水位差（H），精确至0.1cm。
5、用
温度计测量试验中溢流水槽中水的温度（T），精确至0.5℃。
六、注意事项：
1、透水系数真空装置在泄压时，泄气阀门压力大，不要用手接近阀门泄压口。
2、使用结束后及时拔下电源插头，拆除连接管道，盖紧真空泵上的进去帽，排气帽。
3、真空装置使用完毕以后，擦拭干净，以便下次使用。
七、透水水泥混凝土路面透水系数真空装置装箱清单：
1、带压力表阀门：1个
2、进水阀门：1个
3、真空
泵管道：1个
4、进水管道：1个
5、真空仓：1套
6、真空泵：1个
7、润滑油：250ML
8、钢直尺：1把
