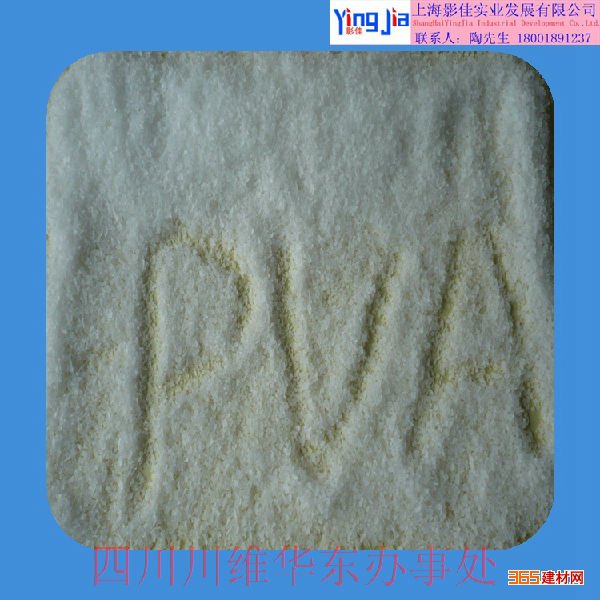

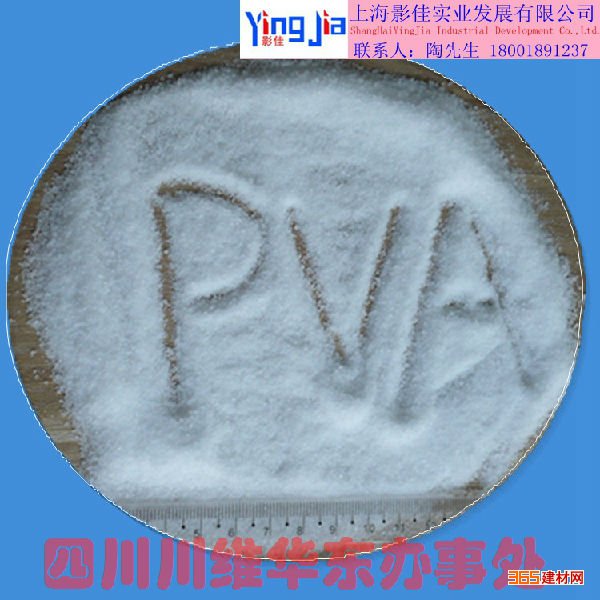

●性能：
*无味、*，可在60-80℃水中溶解。其水溶液有很好的粘接性和成膜性和乳化性；能耐油类、
润滑剂和烃类等大多数有机溶剂；具有长链多元醇酯化、醚化、缩醛化等化学性质。
1.成膜性：PVA2499易成膜，其膜的机械性能优良，膜的拉伸强度随聚合度、醇解度升高而增强。
2. .粘接性：PVA2499与亲水性的纤维素有很好的粘接力。一般情况下，聚合度、醇解度越高，粘接强度越强。
3.热稳定性：PVA2499片状加热到100℃左右时，外观逐渐发生变化。部分醇解的PVA在190℃左右开始熔化，200℃时发生分解。完全醇解的PVA在230℃左右才开始熔化，240℃时分解。热裂解实验表明：聚合度越低，重量减少越快；醇解度越高，分解时间越短。
●性能指标
型号
粘度（mpa.s）
醇解度
挥发分(％)
乙酸钠(％)
灰分(％)
PH值
聚合度
分子量
PVA2499
58.0-68.0
99.0-100.0
≤5.0
2.0
≤0.5
5-7
2300-2500
101200-110000
●制造方法：
川维
聚乙烯醇PVA2499产品是以天然气法裂解制得乙炔、乙炔与乙酸经气相合成制得乙酸乙烯酯，然后以乙酸乙烯酯为原料，经过特殊的聚合、改性和各种加工后处理而制成的水溶性高分子聚合物-
聚乙烯醇。
●主要用途：
●建筑建材
a.水泥、灰浆添加剂：PVA做水泥、灰浆添加剂可有效地增加水泥、灰浆的粘结力、流动性及减缓水泥表面干燥时间，增加涂布适应性，防止水泥涂布面的龟裂。适合于墙壁、
天花板粉饰及
瓷砖的粘合，使用方法简单，效果好。
b.成型板
粘合剂：石膏
预制板、
吸音板等不论是有机纤维或无机材料，均可利用影佳实业公司PVA高效率的粘结力和耐水特性，使其压缩粘合成板材。.
c.涂料：影佳实业公司PVA水溶液在盐酸催化作用下与甲醛缩合而生成具有耐水性的PVA缩甲醛高分子化合物。广泛用作建筑物的内
外墙涂料、粉饰加工、嵌缝等。PVA涂料具有良好的耐候性、防水性、遇水不膨胀、不脆化、*无味、且价格低廉等有点。适用影佳实业公司牌号有聚乙烯醇PVA 100-27、100-35、098-30、098-60、100-78等
。
●造纸及纸加工1、纸品粘合剂a、纸管、纸盒、瓦楞纸、
牛皮纸、纸板叠层、纸茼等的粘合剂b、书刊装订、信封、衬垫粘合剂c、杯子、箱子密封、卷烟嘴粘合剂d、袋口接缝、抗老化油纸、绉纹纸粘合剂e、光学
抛光剂、含氟化合物载体2、再湿沾合剂3、纸品表面上胶
●
胶合板、人造板、
木材业1、尿素甲醛树脂或密胺—甲醛树脂2、用于胶合板粘合剂3、直接用于木材的粘合剂
●化工行业1、聚合
乳化剂、
分散剂，2、可用作可再分散
乳胶粉的保护胶体，3、聚醋酸乙烯乳液●建筑业1、成型板粘合剂、建筑
胶水，107胶水、建筑粘合剂2、涂料、干粉涂料、干粉
砂浆、
腻子粉、石膏制品、
界面剂、特种砂浆。3、油田固井中的添加剂；煤炭、路用环保抑尘剂；●PVA海棉及研磨纱轮纸1、海棉2、研磨纱轮●PVA薄膜1、难溶性薄膜2、水溶性薄膜●网印感光膜●缩醛化：维尼纶原料-聚乙烯醇缩甲醛、聚乙烯醇缩丁醛（PVB）、缩乙醛树脂；●电子业1、铁氧粉
磁铁、瓷电阻、陶瓷
电容器、
磁性材料2、荧光体粘合剂3、感光性树脂●文具1、墨水、
颜料胶合剂2、办公用浆糊3、
不干胶●瓷土、陶土、釉药等粘合剂●
金属表面处理●饲料成型剂●暂时性
保护膜●化妆品、医药辅料●土壤改良剂、农药粘附增效剂、食品●PVA成型物（板材、管、滚辘）●高频淬火剂等方面。
●使用方法：

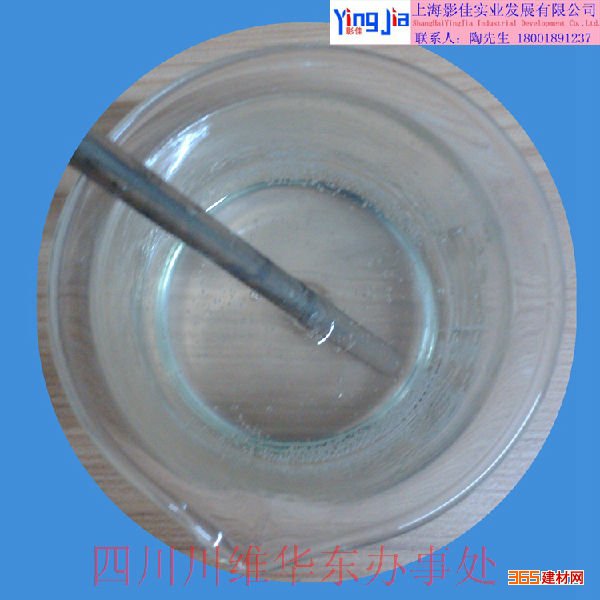

1、溶解方法：将本聚乙烯醇PVA2499产品首先加入常温的水中，然后搅拌，溶胀30分钟后，边加热边搅拌1个小时，当温度到60度时，即可保持恒温直到全部溶解，另外，可以将聚乙烯醇PVA2499片状放入有水的容器中，直接通高温蒸汽，*后再按比例调成适合使用的浓度，水溶液是澄清透明的。
2、检验本品是否完全溶解的方法：取出少量溶液，加入1～2滴碘液，如果出现蓝色团粒状透明体，说明尚未完全溶解，如色泽能均匀扩散，说明已完全溶解。
3、
消泡剂添加：在配制水溶液时，本品不易起泡，但在溶液浓度高，转速快时，也会产生少量泡沫，为抑制泡沫，可添加消泡剂：0.01-0.05％(以PVA为基准)的辛醇、磷酸三丁酯或0.2－0.5％(以PVA为基准)的有机硅乳液。
●包装、运输、贮存：
◎包装方式：
纸塑复合袋包装，有塑料膜内袋，每袋净重1KG或20kg&25kg、或议定包装。
◎运输：系列产品运输时应用清洁的运输工具，防潮、防雨、防晒；搬运时要轻拿轻放，防止刮破式摔破包装。
◎储存：贮存在干燥、通风良好的室内，室温5-30℃。请勿靠近热源，严防潮湿，避免日光暴晒。另开袋后应密封，保质期48个月。
