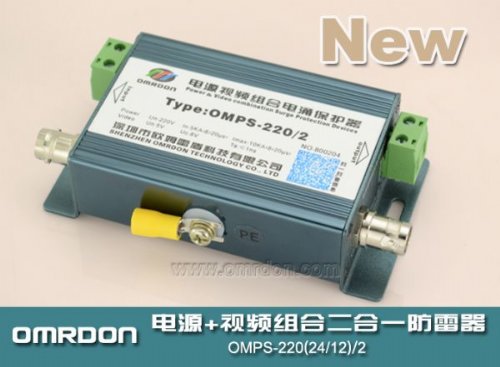

避雷器是依据IEC和GB标准设计，适用于不带云台控制的模拟
摄像机（Analog Camera）的
电源和信号线路的雷击电磁脉冲（LEMP）电涌保护，是一体化多功能电涌保护器。主要于对监控模拟摄像机的电源、视频线路实施电涌保护，可充分保护*新技术的监控设备。
功能特点：
1、通流容量大：10KA(8/20μS)，高速反应（10-12纳秒），低损耗；
2、电源、视频防雷二合一设计理念，不占空间，适用于不带云台控制的监控模拟摄像机的防雷保护；
3、能有效防止摄像机电源、视频、云台控制等设备间电位差瞬时增大而造成的设备损坏；
4、内部采用两级串联式联动保护，残压低，使用寿命长；
5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；
6、二合一
防雷器采用集成化结构、体积小、接线简易、安装方便。
技术指标：
名称
模拟摄像机视频
二合一防雷器SPD类别
复合型SPD
SPD功能
具有限压、限流功能
型号
OMPS-12/2
OMPS-24/2
OMPS-220/2
类型
电源
视频
电源
视频
电源
视频
标称工作电压Un
12V
5V
24V
5V
220V
5V
*大持续运行电压Uc
18V
8V
36V
8V
320V
8V
标称负载电流IL
5A
2A
5A
2A
5A
2A
标称放电电流(8/20μS) In
5kA
*大放电电流(8/20μS) Imax
10kA
电压保护水平(In下) Up
≤36V
(8/20μs)
≤18V
x-x(1.2/50μs)
≤75V
(8/20μs)
≤18V
x-x(1.2/50μs)
≤900V
(8/20μs)
≤18V
x-x(1.2/50μs)
响应时间Ta
≤25ns
≤1ns
≤25ns
≤1ns
≤25ns
≤1ns
传输速率Vs
-
20M bps
-
20M bps
-
20M bps
插入损耗Ae
-
≤0.5db
-
≤0.5db
-
≤0.5db
接口类型
接线端子BNC
接线端子
BNC
接线端子
BNC
安装接线规格
2.5mm2
-
2.5mm2
-
2.5mm2
-
失效指示
绿色:正常 熄灭:失效
--
绿色:正常 熄灭:失效
--
绿色:正常 熄灭:失效
--
过载故障模式
SPD的限压部分网络侧内部开路，线路不运行，但是设备仍受到开路保护
温度范围
-40℃…+85℃
安装方式
墙面固定或水平固定（放置）
外形尺寸
110mmx57mmx27mm
外壳材料
铝合金
外壳保护等级
IP20
测试标准
GB18802.1 GB/T 18802.21
安装方法
1、二合一防雷器串联安装在摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后直接接地。
2、线路端子接法（电源部分）：电源两端分别对应接“L/+”“N/-”。
3、BNC视频线接法:直接使用同轴连接线的BNC公母头卡接即可。
4、
接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4Ω，在接地线及接地电阻合格下防雷性能*优。
5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。
