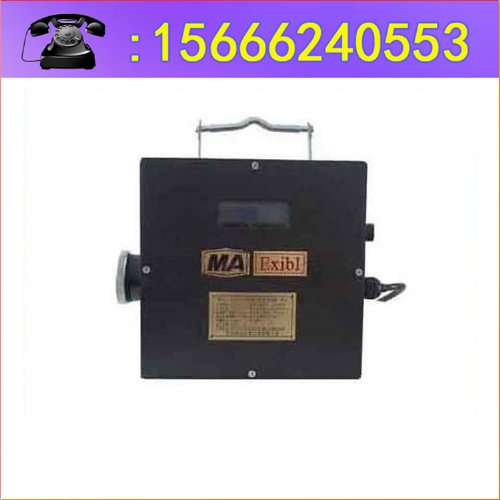

1、特点
（以下简称
传感器）是根据MT163-1997《直读式粉尘浓度测量仪表通用技术条件》和Q/LGKJ003-2009《GCG1000型粉尘浓度传感器》企业标准及GB3836.4-2000标准中Exib
I本质安全等级设计。产品吸收消化了国内外先进的测尘技术，利用光散射原理直接检测空气中浮游粉尘的质量浓度，通过
数码管现场显示并转换成频率信号输出，可供煤矿安全监测系统或其他测控系统使用。本产品具有测量快速准确、灵敏度高、性能稳定、可预置K值、直接显示并输出粉尘质量浓度的特点。
2、主要用途及适用范围
广泛适用于存在易燃易爆等危险性气体混合物的工作环境中对作业场所总粉尘的连续监测，同时也适用于其他公共场所的环境监测。
3、GCG1000型粉尘浓度传感器的使用环境条件传感器在下列环境条件下应能正常工作：
—— 温度：0℃~ 40℃；
—— 相对湿度：≤98％；
——
大气压：80kPa~116kPa；
——
含有瓦斯或煤尘爆炸危险的矿井中；
4、*恶劣的贮存条件
-40℃～+60℃。
5、防爆型式及防爆标志
防爆型式：矿用本质安全型；
防爆标志：Exib
I。
工作原理与结构特征
1、工作原理
1)
检测器外部含尘空气在风扇的吸引下进入吸引口，经导流装置（遮掉外部光线）进入检测器暗室。暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），粉尘通过灵敏区时，其90℃方向散射光透过狭缝射进来由光电倍增管接收并转换成光电流，经光电流积分电路转换成与散射光成正比的电信号，通过放大电路和A/D转换电路输入单片机，单片机计算出粉尘的质量浓度并显示和信号输出。
2、结构特征
1）结构主要由进气口、暗室、光源部分、检测单元、抽气系统、外壳、面板等部分组成。如图2所示。
2)
GCG1000型粉尘浓度传感器的面板主要显示窗口、指示灯、按键、文字区、
电路板等组成。
主要技术参数
1.测量范围：0.1mg/ m3～1000mg/m3；
2
.测量相对误差：≤15％；
3.采样流量：2L/min；
4.采样流量误差：≤±2.5％；
5.工作电压：18VDC工作电流：≤250mA
6.输出信号制式：频率 200Hz～1000Hz。
电流 1mA/5mA
7.
传感器与关联设备的传输距离应不小于2Km.
8. 本安参数：
*高输入电压Ui: 18.0 VDC
*大输入电流Ii：400
mA
*大内部电感Li：100μH
*大内部
电容Ci：5.17uF
外形尺寸：（250×220×120）mm；
重量：≤5Kg。
