用于直流电压至250V,额定电流至63A线路起过载和短路保护之用,也可以作为线路的不频繁操作转换之用。
小型直流
断路器适用于通讯、光伏系统等直流系统应用场合。
符合:
GB 14048.2、IEC 60947-2标准
符合欧盟RoHS环保要求,小型
直流断路器通过了CCC、CB等认证
用途
主要用于直流额定电压DC250V及以下,电流以至63A的直流电气线路及设备的过载和短路保护之用。小型直流断路器也可以用于
太阳能发电系统,工作电压*高可达DC250V,可迅速分断直流配电系统的故障电流,保护太阳能发电系统中的重要器件-光伏模块免受直流侧反向电流和
逆变器故障导致的交流侧反馈电流的危害,保证太阳能
光伏发电系统的可靠运行。
型号及含义

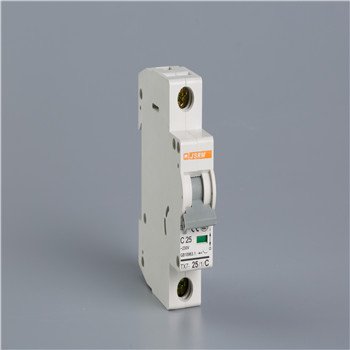

小型直流断路器 TX7-63Z/1P 1A DC250V
小型直流断路器 TX7-63Z/1P 2A DC250V
小型直流断路器 TX7-63Z/1P 3A DC250V
小型直流断路器 TX7-63Z/1P 4A DC250V
小型直流断路器 TX7-63Z/1P 6A DC250V
小型直流断路器 TX7-63Z/1P 10A DC250V
小型直流断路器 TX7-63Z/1P 16A DC250V
小型直流断路器 TX7-63Z/1P 20A DC250V
小型直流断路器 TX7-63Z/1P 25A DC250V
小型直流断路器 TX7-63Z/1P 32A DC250V
小型直流断路器 TX7-63Z/1P 40A DC250V
小型直流断路器 TX7-63Z/1P 50A DC250V
小型直流断路器 TX7-63Z/1P 63A DC250V
工作环境及安装条件
环境温度:-35℃~+70℃
空气相对湿度≤95%
污染等级:2级
主要参数及技术性能
1. 按额定电流In:1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A
2. 壳体按极数分:1P/DC250V、2P/DC500V、3P/DC750V、4P/DC1000V
3. 额定短路能力:6000A
4. 机械电气寿命
机械寿命不低于20000次
电气寿命不低于8000次
