适用于绝缘等值
电容较大的电气设备耐压试验项目
参考标准： DL/T849.4-2004
试验电流、电压、波形数据均直接通过高压侧实时采样获得，所以数据真实、准确
本系统采用了高低压闭环负反馈控制电路，所以输出无容升效应
过压保护、过流保护，稳定，有效
㊣ 湖北省*大的高压试验设备生产基地
㊣ 始于1986年，近30年生产制造经验，只专注电力试验设备领域，品质更有保障
产品咨询、购买、维护服务，欢迎致电 027-61903638产品简介

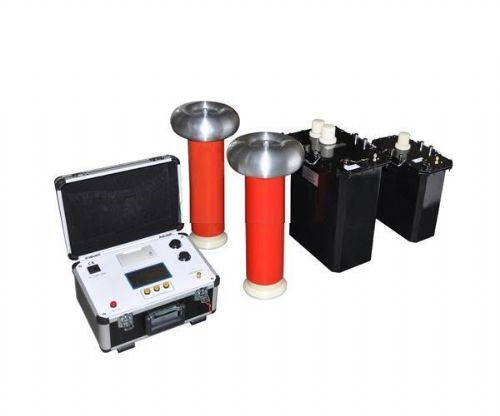

电气设备的高压耐压试验是《绝缘预防性试验》规定的*重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是*新技术，是当前国际电工委员会*的技术。新一代VLF系列微机式0.1Hz超低频
高压发生器是武汉中试高测电气有限公司自主开发的核心产品，它克服了*一代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备(例如：
电力电缆、电力
电容器、大中型发
电机和电动机等)耐压试验，超低频高压发生器符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。产品参数
表一：
型号 额定电压 带载能力
电源保险管 产品重量
SFCVLF-30KV 30kV/20mA
（峰值） 0.1Hz,≤0.5μF～1.1μF 5A 控制器：4㎏
升压体：25㎏
0.05Hz,≤0.5μF～2.2μF
0.02Hz,≤0.5μF～5.5μF
SFVLF-50KV 50kV/30mA
（峰值） 0.1Hz,≤0.5μF～1.1μF 7A 控制器：4㎏
升压体：50㎏
0.05Hz,≤0.5μF～2.2μF
0.02Hz,≤0.5μF～5.5μF
SFVLF-60KV 60kV/30mA
（峰值） 0.1Hz,≤0.5μF 9A 控制器：4㎏
升压体1（30kV）：25㎏
升压体2（30kV）：25㎏
0.05Hz,≤0.5μF～1μF
0.02Hz,≤0.5μF～2.5μF
SFVLF-80KV 80kV/30mA
（峰值） 0.1Hz,≤0.5μF 12A 控制器：4㎏
升压体1（30kV）：25㎏
升压体2（50kV）：50㎏
0.05Hz,≤0.5μF～1μF
0.02Hz,≤0.5μF～2.5μF
输出额定电压 参见表1
输出频率 参见表1 0.1Hz，*大1.1 μf
0.05 Hz *大2.2 μf
0.02 Hz *大5.5 μf
测量精度 1％
电压正，负峰值误差 ≤3％
电压波形失真度 ≤5％
使用条件 户内、户外
温度 -10℃～+40℃
湿度 ≤85％RH
电源 交流50 Hz，220V ±5％
电源保险管 参见表1
