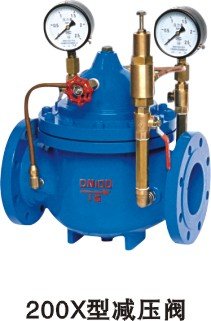

由主阀2－导阀5－
球阀3与
压力表4等组成。200X
减压阀主要控制主阀的固定出口压力，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。
主要技术参数
公称压力 1.0MPa 1.6 Mpa 2.5 Mpa
壳体试验压力 1.5 Mpa 2.4 Mpa 3.75 Mpa
密封试验压力 1.1 Mpa 1.76 Mpa 2.75 Mpa
*大入口压力 1.0 MPa 1.6 MPa 2.5 Mpa
出口压力可调节的范围 0.09-0.8 MPa 0.10-1.2 MPa 0.15-1.6 MPa
工作温度 ≤80℃
适用介质 清水、原水
主要外形尺寸
公称通径DN(mm) L A A1 H H1 F
20 180 292 136 342 247 116
25 180 292 136 342 247 116
32 180 292 136 342 247 116
40 240 330 155 395 278 170
50 240 330 155 395 278 170
65 250 350 165 405 298 180
80 285 365 175 430 313 210
100 360 410 195 510 350 275
125 400 455 220 560 365 310
150 455 475 230 585 420 355
200 585 530 255 675 450 460
250 650 623 300 730 470 500
300 800 700 340 760 490 580
350 860 840 415 840 526 640
400 960 880 430 910 570 716
450 1075 930 460 1030 610 780
500 1075 980 490 1135 665 830
600 1230 1060 530 1270 725 920
700 1650 1130 560 1460 865 980
800 1750 1230 610 1640 975 1050
