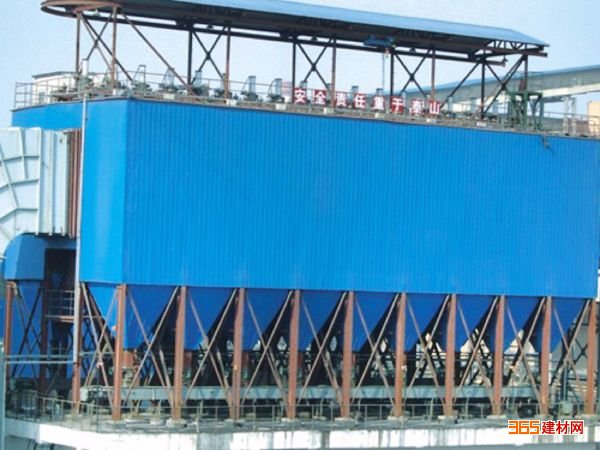

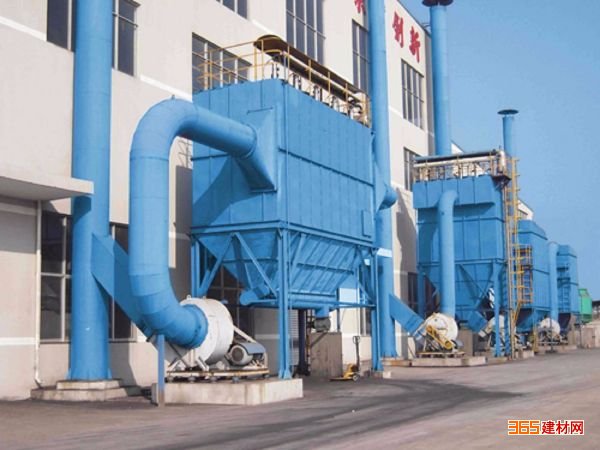

是在MC—Ⅰ型的根底上，改良的新型高效脉冲袋式
除尘器。为了进一步完善MC—Ⅰ型脉冲
袋式除尘器，将原图停止了修正，改后的MC—Ⅱ型
脉冲袋式除尘器保存了MC—Ⅰ型的净化效率高、处置气体才能大、性能稳定、操作便当、滤袋寿命长、维修工作量小等优点。而且从构造上和
脉冲阀上停止变革，处理了露天安放和紧缩空气源压力低的问题。
在原Ⅰ型的根底上有了很大改良，在构造上比拟先进合理，喷吹压力较低，清灰效果好，维修工作量小，是目前较理想的脉冲袋式除尘器。
特性和构造原理：
(一)特 点：
1.在保存了原MC—Ⅰ型除尘器优点的根底上，采用了低阻力的QMF—20P型脉冲阀，使除尘器的控制系统和
过滤袋等的寿命比MC—Ⅰ型延长一倍以上，减少了维修工作量。
2.清灰用紧缩空气从原来的5—7公斤/厘米2压力，降到如今的3公斤/厘米2压力，但清灰效果仍可到达5—7公斤/厘米2压力的效果，从而扩展了运用范围。
3.由于构造上的改良，加强了设备的紧密性，漏风量可以低于10％，进一步进步了产质量量。
4.变革了揭盖安装，滤袋固定办法，为设备检修和维护改善了劳动条件。
5.喷吹安装增加了
防护罩，盖板构造采用了防雨措施，使除尘器在露天放置不需另设防
雨棚，减少了建立投资。
6.清灰局部原来搅龙去掉，安装了YJD系列型自动回转排灰阀组合关风器。扩展了清灰运用效果，减少了维修，封密严排灰快。
(二) 构造原理：
根本构造如图1所示，它主要由五局部组成。
1.上箱体：由可掀起的盖板和出风口组成；
2.中箱体：由多孔板、滤袋安装和文氏管组成；
3.下箱体：由进风口、灰斗和检查门组成；
4.排灰系统：由减速安装和输灰、排灰安装组成；
5.喷吹系统：由控制仪、
控制阀、脉冲阀、喷吹管、气包和防护装制组成；
6.控制仪表采用JMK—2型
脉冲控制仪，WMK脉冲无触点控制仪。
序号
称号
序号
称号
1
上箱体
5
喷吹清灰系统
2
中箱体
6
控制仪
3
下箱体
7
U型压力计
4
排灰系统
三、MC-Ⅱ脉冲袋式除尘器的工作原理和技术性能：
1．除尘器工作原理：
含尘气体由除尘器进风口进入中，下箱体，经过滤袋进入上箱体的过程中由于滤袋的各种效应作用。将粉尘气体别离开，粉尘被吸咐在滤袋上，而气体穿过滤袋由文氏管进入上箱体，从出风口排出。含尘气体经过滤袋净化的过程中，随着时间增加，而积在滤袋上的粉尘越来越多，因此使滤袋的阻力逐步增加，经过滤袋子的气体量逐步减少，为了使除尘器能正常工作所以要把阻力控制在限定范围内（普通为120-150毫米水柱）。这样当阻力升到限定范围的时分，由控制仪就要发出指令按次第触发各控制阀，开启脉冲阀。气包内的紧缩空气由喷吹管各孔经文氏管放射到各对应的滤袋内，滤袋在气流霎时反向作用下急剧收缩，使积在滤袋外表的粉尘零落，滤袋得再生。被清掉的粉尘落入灰斗经排灰系统排出机体，由于积在滤袋上的粉尘定期肃清，被净化的气体正常经过，保证除尘器正常工作。
2．除尘器技术性能:
A、脉冲袋式除尘器选用中的过滤风速V和含尘深度C可参考下表选择：（见表1）
表1
过滤风速 V米３/分
2
2.5
3
3.5
4
入口含尘浓度C克/米3
≤15
10-15
5-10
3-5
＜3
B、本除尘器不适于高温和有腐蚀性气体净化*高允许温度。采用“工业208涤纶绒布
滤料，工业温度不得超越120 ℃，采用毛毡滤料工作温度不得超越80℃，温度在200℃可采用F-01型针刺滤气呢”。
C、本除尘器接受压力为300毫米水柱。
D、本除尘器进出口装配型式。（见表1-1）
（1）E、F型为MC24、36-Ⅱ型装配方式
（2）检修平以示图供除尘器布置时参考，除尘器本体没有检修平台
（3）除尘器型号规格及装配方式标志办法：
如选用48袋除A型装配式
脉冲除尘器，其标志为MC60-Ⅱ型-A
除尘器性能表 表2
序号
除尘器型号
技术性能
MC24
—Ⅱ型
MC36
—Ⅱ型
MC48
—Ⅱ型
MC60
—Ⅱ型
MC72
—Ⅱ型
MC84
—Ⅱ型
MC96
—Ⅱ型
MC120
—Ⅱ型
1
过滤面积(米2)
18
27
36
45
54
63
72
90
2
滤袋数量(条)
24
36
48
60
72
84
96
120
3
脉冲阀数量(个)
4
6
8
10
12
14
16
20
4
处置风量
(米3/时)
2160—4300
3250—6480
4320—8630
5400—10800
6450—12900
7550—15100
8650—17300
10800—20800
5
*大外型尺寸
(长×宽×高)
1025×1678
×3700
1425×1678
×3696
1823×1678
×3676
2225×1678
×3676
2625×1678
×3676
3075×1678
×3676
3949×1678
×3676
4389—1678
×3676
6
脉冲控制仪表
JMK—2型脉冲控制仪
7
滤袋规格
(直径×长度)
￠125×2050
8
除尘效率(％)
99—99.5
9
设备阻力mmH2O
(毫米水柱)
120—150
10
过滤风速
(米/分)
2—4
11
入口含尘浓度
(克/米3)
3—15
12
气源压力
(公斤/厘米2)
4
13
配用
风机型号
离心式风机
4—72—11—4.5A
4—72—11—5A
4—72—11—6C
4—72—11—5A
4—72—11—6C
4—72—11—6C
4—72—11—8C
14
紧缩空气耗量
(米3/分)
0.08—0.34
0.13—0.5
0.17—0.67
0.21—0.84
0.25—1.01
0.3—1.18
0.34—1.34
0.42—1.68
15
设备重量(公斤)
830
1106
1224.30
1341.44
1564.32
2012.35
2130.22
2410
注：1.清灰用紧缩空气耗量是按喷吹周期0.5—2分钟，喷吹时间0.2秒，喷吹一次每个阀耗气量为0.0035米３计算的。
2.除尘效率以硅石粉和粘土粉实验而得到的效率为根据，倡议采用“208”涤纶绒布作滤袋n=99％，采用2毫米厚细毛毡作滤袋n=99.5％。
四、装置及维护：
1、为了运输便当，本型号除尘器84至120袋分红两大局部，装置处应加
橡胶垫，衔接
螺栓平均拧紧，以保证除尘用具有良好的紧密性。控制仪、控制阀、滤袋U型压力计等部件、装置前平均应加以清算。
2、控制仪表装置接于
