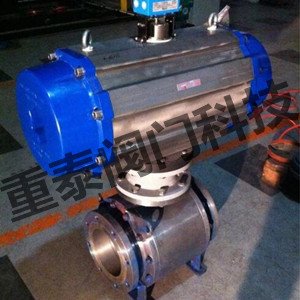

是
球阀配上气动
执行器。
气动执行器的执行速度相对较快，*快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。
气动球阀通常配置各种附件，比如
电磁阀、气源处理三联件、
限位开关、定位器、
控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以
控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间和安全性。
工作原理
只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
型号 Q647F
公称通径 DN15-250
压力范围 1.6-32.0Mpa
阀门材质 铸钢，
不锈钢产品优点
1、流体阻力小，全通径的球阀基本没有流阻；
2、结构简单、体积小、重量轻；
3、紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用；
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制；
5、维修方便，球阀结构简单，
密封圈一般都是活动的，拆卸更换都比较方便；
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀；
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用；
8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
主要性能参数
试验压力（Mpa) 公称压力（Mpa) 压力级（Class)
1.6 2.5 4.0 6.4 10.0 16.0 25.0 150 300 400 600 900 1500
强度试验 2.4 3.8 6.0 9.6 15.0 24 37.5 3.1 7.8 10.2 15.3 23.1 38.4
密封试验 1.8 2.8 4.4 7.0 11.0 17.6 27.5 2.2 5.6 7.5 11.2 16.8 28.1
气密试验 0.5-0.7
工作温度 PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质 C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）主要零件材料
主要零件 阀体 A105 LF2 F304 F304L F316 F316L F51
球体、阀杆 420 LF2 F304 F304L F316 F316L F51
密封圈 PTFE，RPTFE，特种硬化材料
填料、
垫圈 柔性石墨环 柔性石墨缠绕垫
适用工况 适用介质 C：水、油、蒸气 P：硝酸类 R：醋酸类 高温的或含有颗粒等介质
适用温度 -28-200℃ -28-500℃
应用规范 设计制造接
GB12237-89 API6D JPI7S-48
法兰迟寸接
JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
结构长度接
GB12221-89 ANSI B16.10 JIS B2002
检验试验接
GB/T13927-89 JB/T9092-99 API598 API598
主要安装尺寸
DN PN 16 WT
(Kg)
in mm L D D1 D2 b f n-d H W
½″ 15 130 95 65 45 14 2 4-φ14 78 140
¾″ 20 130 105 75 55 14 2 4-φ14 84 160
1″ 25 140 115 85 65 14 2 4-φ14 95 180
1¼″ 32 165 135 100 78 16 2 4-φ18 150 200
1½″ 40 165 145 110 85 16 2 4-φ18 150 250
2″ 50 203 160 125 100 16 2 4-φ18 170 300
2½″ 65 222 180 145 120 18 2 4-φ18 195 300
3″ 80 241 195 160 135 20 2 8-φ18 215 350
4″ 100 305 215 180 155 20 2 8-φ18 250 400
5″ 125 356 245 210 185 22 2 8-φ18 265 500
6″ 150 394 280 240 210 24 2 8-φ23 270 600
8″ 200 457 335 295 265 26 2 12-φ23 330 800
10″ 250 533 405 355 320 30 2 12-φ25 450 1000
