■特点
● 雷电计数器（带雷电计数器的
防雷箱），准确记录雷击次数。
● 状态指示灯，指示防雷箱工作状态。
● 放电电流大，残压低。
● 使用范围广，ns级响应速度。
● 实现差模、共模全方位保护。
● 采用特殊冲击熔片，可靠性高。
● 核心元件采用国际知名品牌，性能优越，使用寿命长。
● 内部设有温控、限流电路，彻底避免火灾发生。
● 节能、环保，安装简单、方便，无须特殊维护。
■产品用途
*大放电电流为120kA及以上的防雷箱适用于重要场所的总
电源防雷保护；*大放电电流为40-80kA的防雷箱适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；*大放电电流为20kA的防雷箱适用于各种设备电源的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、
配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
■技术参数
名称 型号 规格 标称放
电电流
In(kA,
8/20μs) *大放
电电流
Imax(kA,
8/20μs) 电压保
护水平
Up(kV) 应用
等级 响应
时间
tA(ns) 额定工
作电压
Un(VAC) *大持
续工作
电压
Uc(VAC) 漏电流0.75U1mA (μA) 工作 温度 (℃)
电源防雷箱 LWS-B385/160 三相、中尺寸 100 160 3.3 *一级 ≤25 380 385 ≤20 -40
～
+85
LWS-B385/140 80 140 3.2 *一级
LWS-B385/120 60 120 2.6 *一、二级
LWS-B385/80 40 80 2.2 第二级
LWS-B385/60 30 60 2.1 第二级
LWS-B385/40 20 40 1.8 第二、三级
LWS-B385/20 10 20 1.5 第三级
电源防雷箱 LWS-B385/80 三相、小尺寸 40 80 2.2 第二级 ≤25 380 385 ≤20 -40
～
+85
LWS-B385/60 30 60 2.1 第二级
LWS-B385/40 20 40 1.8 第二、三级
LWS-B385/20 10 20 1.5 第三级

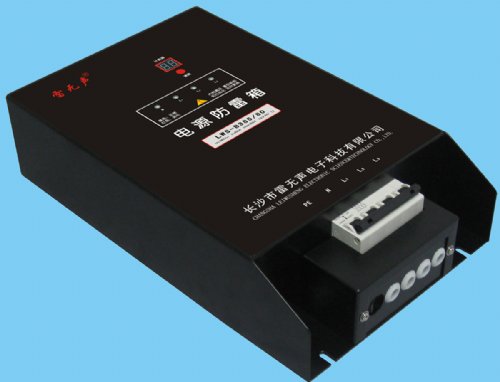

电源防雷箱 LWS-B385/160 三相、
数码管、中尺寸 100 160 3.3 *一级 ≤25 380 385 ≤20 -40
～
+85
LWS-B385/140 80 140 3.2 *一级
LWS-B385/120 60 120 2.6 *一、二级
LWS-B385/80 40 80 2.2 第二级
LWS-B385/60 30 60 2.1 第二级
LWS-B385/40 20 40 1.8 第二、三级
LWS-B385/20 10 20 1.5 第三级
电源防雷箱 LWS-B385/80 三相、数码管、小尺寸 40 80 2.2 第二级 ≤25 380 385 ≤20 -40
～
+85
LWS-B385/60 30 60 2.1 第二级
LWS-B385/40 20 40 1.8 第二、三级
LWS-B385/20 10 20 1.5 第三级
电源防雷箱 LWS-B385/80 三相、迷你型 40 80 2.2 第二级 ≤25 380 385 ≤20 -40
～
+85
LWS-B385/60 30 60 2.1 第二级
LWS-B385/40 20 40 1.8 第二、三级
LWS-B385/20 10 20 1.5 第三级
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 防雷箱可悬挂在墙上或水平放置。
● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动
断路器（
熔断器）开关，检查工作状态是否正常。
● 防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯亮绿色，表示防雷箱电源及防雷正常；亮红色，表示防雷箱已劣化，应及时维修或更换。
● 配有雷电计数器的防雷箱，其计数范围为0~99，计数*小动作电流为1kA。数码管计数器的防雷箱：按“读数”按钮，窗口即显示雷击次数，20秒不操作，计数器即自动进入睡眠状态。
● 连接线应采用不小于标准要求的多股
铜线，且要求短、粗、直。
● 非专业人员请勿拆卸。
