■特点
● 采用串联式结构设计，具有多级保护功能。
● 信号部分均采用电子开关接地方式，能有效消除因共地而对传输信号产生的各种干扰。
● 放电电流大，响应速度快，损耗低。
● 节能、环保，残压低，使用寿命长。
● 集成化组合、体积小，接线简易，安装方便，实用性强。
■用途
是根据IEC防雷要求和
监控系统摄像机的具体特点量身打造的*
防雷器，适用于通信场所、楼宇等各种
安防场所室内、室外监控系统高速球、中速球、云台摄像机等的
电源、视频/音频、云台控制线路的防雷（浪涌）保护。
■技术参数
名称 型号 规格 接口
类型 特性
阻抗
(Ω) 额定工
作电压
Un *大持
续工作
电压
Uc 电压
保护
水平
Up(V) 传输
特性 标称放
电电流
In(kA,
8/20μs) *大放
电电流
Imax(kA,
8/20μs) 响应
时间
tA(ns) 插入
损耗
(dB)

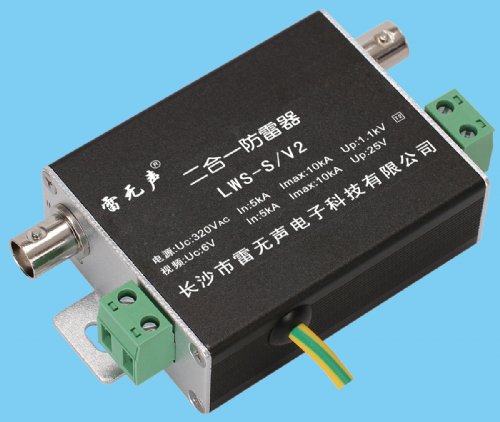

二合一防雷器 LWS-S/V2 220V、小尺寸
接线端子 — 220VAC 320VAC 1100 — 5 10 ≤25 —
24V、小尺寸 — 24VAC 30VAC 300 — 5 10 ≤25 —
12V、小尺寸 — 12VAC 15VAC 200 — 5 10 ≤25 —
视频 BNC 75 5V 6V 25 10MHz 5 10 ≤1 ≤0.2
LWS-S/V2 导轨式220V 接线端子 — 220VAC 320VAC 1100 — 5 10 ≤25 —
导轨式24V — 24VAC 30VAC 300 — 5 10 ≤25 —
导轨式12V — 12VAC 15VAC 200 — 5 10 ≤25 —
视频 BNC 75 5V 6V 25 10MHz 5 10 ≤1 ≤0.2
LWS-S/V2 电源220V 接线端子 — 220VAC 320VAC 1100 — 5 10 ≤25 —
电源24V — 24VAC 30VAC 300 — 5 10 ≤25 —
电源12V — 12VAC 15VAC 200 — 5 10 ≤25 —
网络 RJ45 — 5V 6V 30 100Mbps 2.5 5 ≤1 ≤0.2

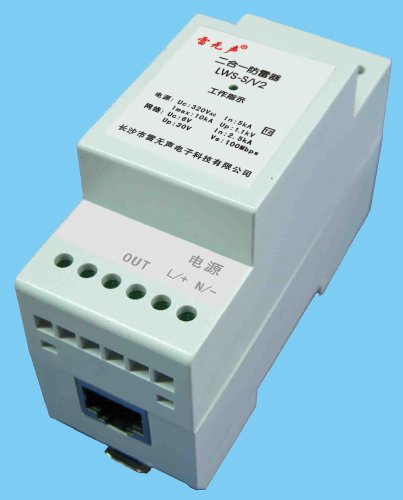

LWS-S/V2 导轨式、电源220V 接线端子 — 220VAC 320VAC 1100 — 5 10 ≤25 —
导轨式、电源24V — 24VAC 30VAC 300 — 5 10 ≤25 —
导轨式、电源12V — 12VAC 15VAC 200 — 5 10 ≤25 —
网络 RJ45 — 5V 6V 30 100Mbps 2.5 5 ≤1 ≤0.2
■安装说明
● 本产品为串联连接方式。
● 安装前必须切断电源，严禁带电操作。
● 请选择与被保护设备接口类型相同的产品。
● 应与被保护设备的工作电压相匹配。
●
电源线路的“L/+”为火线/正极，“N/–”为零线/负极。
● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。
● 电源部分带有工作指示，接通电源，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，防雷器不可使用，应及时维修或更换。
● PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
