品牌 利特莱
型号 FRD-4D型
是否加工 是
铝线夹尺寸 16－34mm
总 长 330mm、383Mm、542mm
导线直径 16－34mm
线夹长度 52、52、66mm
线夹高度 63－94mm
钢绞线直径 7.5、9、11mm
特点：防震锤采用特殊的音叉式结构，能产生四个谐振音频，能很好的覆盖现实中导线、地线的振动频率范围，加装防震锤后，导线、地线的振幅幅下降，且能够形成稳定振动的频率特别稀有，能有效地控制各种等级微风振动，从面有效的削除导线疲劳，保证导线、地线的寿命。
组成：镀锌铸铁锤头、热镀锌钢绞丝、铝
合金线夹、
不锈钢螺栓等。
作用：消除或降低光缆运行时因各种因素影响而产生的振动，保护光缆金具。
特点：1.采用典型的的哈罗设计，频率保护足以散布在从6Hｚ-150Hｚ宽频带范围内，并在此范围内有四个谐振频率。
2.锤头麦收吊线**粘合，能承受安装、维修、运行等条件下的机械栽荷。
3.独特的外形设计不积冰、积水。
4.安装方便，安全，不对导线、地线造成损坏。
5.防震锤采用防电晕设计，可以防止电晕发生。
引起振动的因素：挡距、张力、风速、风向、地线及缆的结构尺寸等。
适用范围：适用于架空电力线路上抑制导线、地线的振动。

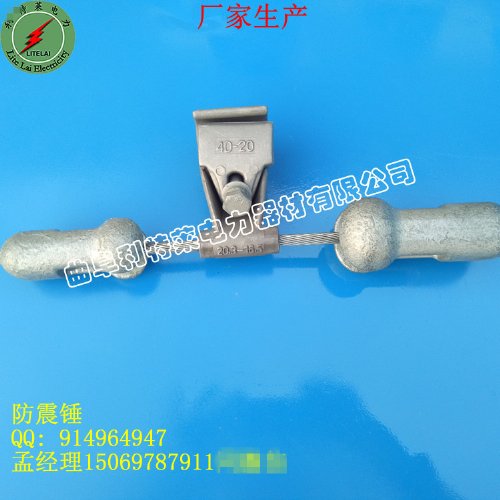

音叉式防震锤
ADSS/OPGW光缆的防振锤，锤头结构为开口音叉式，经过国电电力建设研究所试验证实它拥有四个谐振频率，其防振频带宽度也大于FG、FD型防振锤，此防振锤已大量运行在光缆上,试验证实它拥有四个谐振频率，对频率为5～150HZ的振动均有良好的防振效果。
使用指导：
①、防振锤不能直接安装在ADSS/OPGW光缆上，应使用护线条保护光缆。
②、按公式算出安装距离，如落在金具护线条预绞丝上的则照常安装（直接安装在金具护线条预绞丝上）；如超出金具护线条预绞丝，则需加安装防振锤护线条，而且防振锤护线条末端离金具护线条预绞丝末端距离大于70mm。
③、防振锤低频端大锤头朝向杆塔一端。
④、根据光缆的运行张力、档距的大小和地形来确定每档需配的数量。
规格型号参数表
型号 铝线夹尺寸 导线直径（mm) 总长（mm) 线夹长度（mm) 线夹高度（mm) 钢绞线直径（mm） 重量（kg)
34.0 34.0-29.5 94
30.5 30.5-27.50 96
4D-40 27.6 27.6-24.5 542 66 98 11 4.7
27.0 27.0-22.5 70
27.6 27.6-24.5 98
27.0 27.0-22.5 70
4D-30 23.4 23.4-19.5 383 52 72 9 2.5
20.3 20.3-16.5 73
23.4 23.4-19.6 72
20.3 20.3-16.5 73
4D-20 18 18.0-15.0 330 52 65 7.5 1.4
16 16.0-13.3 63
