技术指标
颜色及漆膜外观： 棕褐色
综合粘度(25°C)：
干燥时间（25°C）: 表干≤6h，实干≤24h
铅笔硬度： ≥2HB
耐磨性：g： ≤0.15～0.18
附着力(1mm划格)级： ≤1
耐碱性，10％NaOH，48h： 良好
耐酸性，10％HCL；48h： 良好
树脂固含量： 99％
配比：主剂：
固化剂=2：1
特性：
是由优质环氧树脂、固化剂及相关助剂构成，无可挥发性溶剂，属安全环保型无溶剂性多功能
底漆，本材料添加适当环保型稀释剂如酒精等可做渗透型底漆使用，对于高强度并处理得当的混凝土可作为粘接性底漆、封闭底漆使用，同时也可作为无溶剂环氧

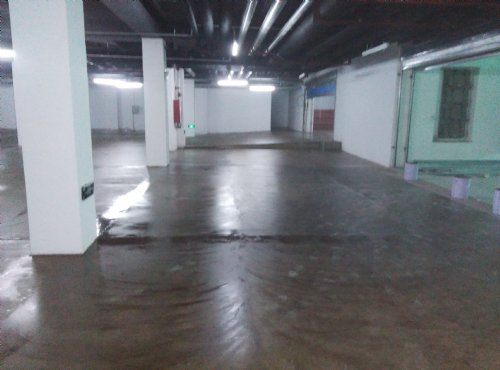

砂浆、填缝、补坑修补使用。作为薄涂地坪、
自流平地坪的封闭底漆具有很好效果。
材料包装与用量：
包 装：24KG /组 A组分 16㎏； B组分 8㎏ ；
配 比：A:B=2:1
参考用量：25MP混凝土基面底涂用量0.1㎏/㎡。
施工注意事项：
（1）本品为双组份溶剂型环氧树脂底漆，施工在经打磨、吸尘处理后干燥的基面上。
（2）施工环境温度0℃以上，相对湿度80％以下，基材含水率5％以下，湿度大将会影响干燥时间及强度。
（3）环氧树脂A、B组份必须按规定的比例调配，在搅拌均匀后，静止2-3分钟待材料充分反应后一次性
使用完毕，适于刮涂；本材料混合后应在10分钟内使用完毕，或依据使用速度进行配置（一般每人按5KG进行配置），否则粘度增高甚至导致固化现象发生。
（4）底涂搅拌应使用电动
搅拌器充分搅拌,两遍涂刷间隔一般为24小时，即表面干燥不粘手。
（5）本材料长时间存放会出现固化剂轻微沉淀现象，若非整桶配制应先将A/B料分别搅拌均匀后再进行混配，不影响材料使用。
（6）施工现场应配置干粉
灭火器，以防突发事件，存放时应放置阴凉处，并远离火源；储存期：一年。
