一、 是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁
流量计上采用CAN现场总线，属国内首创，技术达到国内*水平。

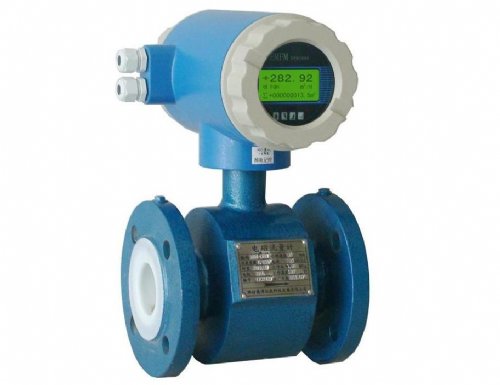

智能型
电磁流量计由
传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、工作原理
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、仪表特点
■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1；
■超低EMI开关
电源，适用电源电压变化范围大，抗EMI性能好；
■采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低；
■采用SMD器件和表面贴装（SMT）技术，电路可靠性高；
■
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；
■在现场可根据用户实际需要在线修改量程；
■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关；
■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂；
■具有RS485、RS232、Hart和Modbus等数字通讯信号输出；（选配）
■具有自检与自诊断功能；
■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）；
■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间。（选配）；
■红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）。
四、技术参数
公称通径（mm）
（特殊规格可定制）
管道式四氟衬里：DN6～DN600
管道式橡胶衬里：DN40～DN2200
流动方向
正，反，净流量
量程比
150：1
重复性误差
测量值的±0.1％
精度等级
管道式：0.2级，0.5级
被测介质温度
普通橡胶衬里：－20～＋60℃
高温橡胶衬里：－20～＋90℃
聚四氟乙稀衬里：－30～＋100℃
高温型四氟衬里：－20～＋180℃
额定工作压力
（高压可定制）
DN10－DN150：≤1.6MPa
DN200－DN350：≤1.0MPa
DN400－DN1000：≤0.6MPa
DN450－DN2200：≤0.25MPa
流速范围
0.1－15m/s
电导率范围
被测流体电导率≥5μs/cm
信号输出
4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平
通讯输出
RS485,MODBUS协议，HART协议
供电电源
AC220V或DC24V
要求直管段长度
上游≥5DN，下游≥2DN
连接方式
流量计与配管之间均采用
法兰连接，法兰符合国标：GB/T9115.1-2000
防爆等级
ExdeiallBT4-T6
防护等级
IP65，特殊订制*高可达IP68
环境温度
－25～＋80℃
相对温度
5％～95％
消耗总功率
小于20W
五、仪表选型
1、选型代码
OPEC-LD系列电磁流量计
产品分类 B 普通型电磁流量计
E 智能型电磁流量计
公称通径DN 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、。。。。。。。。。。。。。、2200mm
公称压力 A 0.6MPa
B 1.0MPa
C 1.6MPa
D 4.0MPa
E 其他
本体材质 W WCB
S 304
不锈钢 电极材质 M M02Ti不锈钢
T Ti钛
D Ta钽
H
哈氏合金P Pt铂铱
N Ni镍
衬里材质 F 聚氯丁橡
G 硅
氟橡胶（高温橡胶）温度超过80℃时
P
聚四氟乙烯J
聚氨酯X 聚全氟乙丙烯(F46)
供电电压 A 220VAC 50Hz
D 24VDC
V 3.6V锂
电池输出/通讯 O 无输出
M 体积流量4-20mADC /脉冲
R 体积流量4-20mADC/RS-485串口通信接口
S 体积流量4-20mADC/RS-232串口通信接口
H 体积流量Hart协议输出/带通信
结构形式 1 一体型
2 分体型
3 分体沉浸型
4 一体防爆型
5 分体防爆型
防爆等级 0 本安型
1 EXDIIBT4
2 EXDIICT6
选型举例：
一体式显示，管径DN150 ，流量为220m3/h的污水，温度70-80℃，*大耐压16公斤，输出4-20mA,供电220VAC ，防爆，选型为：OPEC-LDE150CWMGAM11 2.选型说明：
内径（mm） 10 15 20 25 32 40 50 65
Qmin（m3/h） 0.05 0.1 0.3 0.4 0.8 1.2 2 3
Qmax（m3/h） 3.5 8 15 22 35 55 95 150
内径（mm） 80 100 125 150 200 250 300 350
Qmin（m3/h） 5 8 12 18 25 35 50 60
Qmax（m3/h） 220 350 550 800 1400 2200 3200 4500
内径（mm） 400 450 500 550 600 700 800 900
Qmin（m3/h） 80 120 180 230 300 400 500 600
Qmax（m3/h） 5500 7500 9000 11000 13000 16600 21700 27468
内径（mm） 1000 1100 1200 1400 1600 1800 2000 2200
Qmin（m3/h） 800 1000 1200 1600 2100 2700 3300 4000
Qmax（m3/h） 33900 41000 48800 66400 86800 109000 135000 164000
衬里材料
内衬材料 名称 符号 性能 *高耐温 适用液体
橡胶
氯丁橡胶 CR 耐磨性中等，一般低浓度的酸碱盐的腐蚀 ＜60℃ 自来水、工业用水、海水
