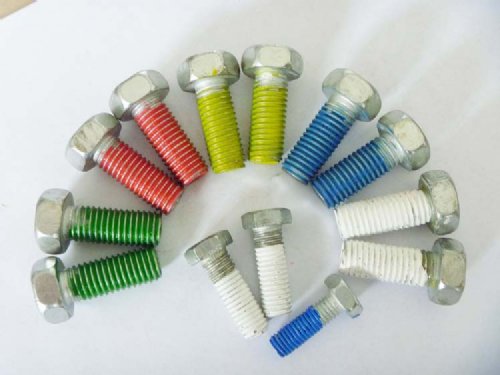

是一种特殊的螺纹锁固
密封胶，含有微胶囊的胶液被预先抹在螺纹表面上，烘干形成一层有一定附着力的胶膜，装配拧入时将胶膜和微胶囊挤碎，释放出引发剂和胶液，促使
厌氧胶单体聚合，填满螺纹啮合部的全部间隙，形成有一定强度和韧性的热固性材料，可靠的锁固和密封螺纹啮合部。固化后性能与液态厌氧胶相同。
特点
☆ 有效防止松动，泄露
☆ 可靠性高
☆ 有效防止螺纹腐蚀
☆ 有颜色，便于检验
☆ 生产线上使用不会出现漏涂现象
☆ 可在-15-150℃条件下工作
降低成本
☆ 装配方便，快速固化，缩短工时
☆ 防松防漏，节省保养，维修和使用费
☆ 便于贮存，运输和保管
使用简便
☆ 可手工涂抹，也可设备涂抹
☆ 涂抹工艺简单，操作方便
☆
螺栓精度要求低，不同材质均可固化
☆ 可重复使用3次，贮存期在1年以上
典型用途
☆
变速箱螺栓，
螺钉☆ 差速器螺栓，螺钉
☆ 汽缸盖螺栓，半轴螺钉
☆ 送变电
铁塔螺栓
☆ 其它有螺栓松动和渗漏的地方
1、YC1200预涂干膜
螺纹锁固剂☆ 黄色奶油状膏体，双组分，中强度
☆ 替代现场施胶，适合大批量生产线使用
☆ 可靠密封钢制，磷化
紧固件☆ 包装规格（Package）：500g/套(500g/set)
订货代号(Order no.)：YC1200
2、YC1201预涂干膜螺纹锁固剂
☆ 黄色奶油状膏体，双组分，中强度
☆ 可靠密封钢制，磷化紧固件，耐高温200℃
☆ 替代现场施胶，适合大批量生产线使用
☆ 包装规格（Package）：500g/套(500g/set)
订货代号(Order no.)：YC1201
3、YC1202预涂干膜螺纹锁固剂
☆ 能粘接密封钢制，磷化紧固件
☆ 绿色奶油状膏体，双组分，中强度
☆ 替代现场施胶，适合大批量生产线使用
☆ 包装规格（Package）：500g/套(500g/set)
订货代号(Order no.)：YC1202
4、YC1204预涂干膜螺纹锁固剂
☆ 粉红色奶油状膏体，双组分，高强度
☆ 能在
不锈钢，磷化，电镀表面稳定工作
☆ 替代现场施胶，适合大批量生产线使用
☆ 包装规格(Package)：500g/套(500g/set)
订货代号(Order no.)：YC1204
预涂工艺
1、表面处理
螺栓表面在
预涂胶之前，一般都要经过适当的前处理，其中包括清洗和烘干，以便去除零件表面的锈斑，油污或其它污物。改善零件的表面质量建议使用义昌755
清洗剂，并干燥。如果表面洁净，也可不进行前处理。
2、调配
将活化剂（B组分）倒入（A组分）中，仔细调匀，避免使用金属棒搅拌，注意不可用力过重，以避免弄破其中有效成分，导致自行固化或降低锁固能力。
螺栓直径 1000件螺栓用胶量（g） 500g预涂胶涂工件
M6 77 6500
M8 120 4200
M10 175 2900
M12 335 1500
M14 450 1100
M16 590 850
3、烘干
涂胶后的螺栓不能在空气中自然干燥，应放置在70-90℃的
烘箱内烘干，*烘干时间30-60min,视工件大小适当延长或缩短时间。
烘干后，取出螺栓并检查，如有未完全烘干或因螺栓互相粘连码放而未烘干处，分离后应再次进行烘干。
螺栓直径 烘干时间（分钟）
M6 10-30
M8 15-35
M10 30-60
M12 30-65
M14 35-70
M18 35-75
4、主要物理机械性能
产品代号 颜色 比重（g/cm3） 粘度（mpa.s） 固化速度（初固/全固）
润滑剂 YC1200 黄色Yellow 0.98 12000－16000 10min/72h 低low
YC1201 黄色Yellow 0.95 9000—12000 10min/72h 低low
YC1202 绿色Green 0.97 10000—20000 10min/72h 低low
YC1204 粉红色Pink 1.02 15000－25000 10min/72h 低low
