工作原理

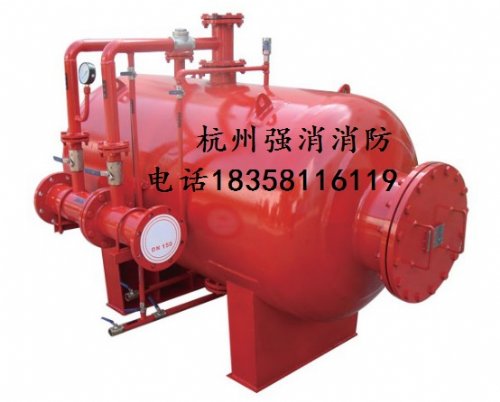

1、PHYM贮罐内装式
整套设备由比例
混合器、钢制贮罐、、进水系、出液系、
单向阀、
安全阀、
控制阀、
压力表、排气系统及
管道组成。
比例混合器可使水和泡沫液自动按一定比例混合。当压力水通过比例混合器时，一部分水通过“进水阀”管路进入贮罐水腔，挤压，因
喷嘴前后微小的压差，使得内的泡沫液经吸液管被挤出与水混合成为泡沫混合液流，经泡沫产生器或其他喷射设备喷出泡沫进行灭火工作。
特点：
贮罐内有一橡胶制成的，使水与泡沫液隔开，每次使用后，罐内水和泡沫液没能混合而保持原质泡沫液的性能不变，可以继续使用，避免了泡沫液的浪费。
2、PHY贮罐内无式
整套设备由比例混合器、钢制贮罐、进水系、出液系、单向阀、安全阀、控制阀、压力表、排气系统及管道组成。
比例混合器可使水和泡沫液自动按一定比例混合。当消防水通过比例混合器时，一部分水通过“进水阀”管路进入贮罐腔，挤压泡沫液，因喷嘴前后微小的压差，使得泡沫液经吸液管被挤出与水混合成为泡沫混合液流，经
空气泡沫产生器或其他喷射设备喷出泡沫进行灭火工作。
特点：贮罐内无，水进入罐内时，和泡沫液直接接触。每次使用后，罐内水和泡沫液应全部排掉，罐壁冲洗干净，吹干，再重新装满泡沫液，待用。不存在破裂而造成的损失。适用于能和金属罐直接接触泡沫液。
使用条件
与混合装置配套的消防
水泵的压力和流量范围，必须在规定的混合装置性能要求之内。
混合装置必须在规定的工作压力范围和流量范围内使用，否则将影响混合比，降低泡沫质量。
混合装置在规定工作压力范围内使用的压力大小，取决于所配用的泡沫
灭火设备的工作压力和管道当量长度的摩阻损失，因此使用时应对管线系统做必要的计算，以决定比例混合装置安装位置是否恰当，选型是否合适。
使用说明（详见PHYM
压力式泡沫比例混合装置工作原理图）
1、起动
消防水泵且管道有压力水后，先打开进口阀1、出口阀2及进水阀3。
2、调节系统出口阀2的开度，使压力表显示达到泡沫比例混合装置的额定工作压力，并稳定在一定数值。
3、当贮罐内进入压力水并且压力升到工作压力后，即可打开出液阀门4，泡沫液与压力水混合自动调节到6％（或3％）的比例，并且开始向系统输出泡沫混合液。
4、当停止供液时，应先关闭出液阀4（以免压力水倒流入内），然后关闭其他阀门，同时停泵，停止工作。
5、初次灌注泡沫液的方法：
⑴关闭阀6，开启阀8、阀9、阀7。
⑵打开
法兰盖5，可用手摇泵向橡胶袋内加注泡沫液
⑶当泡沫液从阀7中溢出时，可认为泡沫液已注满。关闭阀7。
6、试水时，打开阀8，阀3，通入压力水，当
排气阀8喷出水后即可关闭，使贮罐处于常备状态。
维护与保养
1、经常检查
法兰盖是否密封，各阀门动作是否灵活可靠。
2、灌装泡沫液时，应保持罐内清洁，不得与油类或其他泡沫液相混，不应与老化的泡沫液混合使用。
3、泡沫液不得让阳光直晒，并贮藏于温差小的场地，少与空气接触。凡贮存超过两年的泡沫液，使用前应抽样检验，合格后方可使用。对于失效的泡沫液应及时更新。并且记录更换新泡沫的日期。
4、装有的贮罐应每隔半年作一次检漏试验。试验方法是开启放水阀9，如果有泡沫液泄漏，则证明有损，应及时修补或更换。
5、在更换泡沫液时，应对该灭火系统作一次泡沫喷射模拟试验，以检查
消防泵、比例混合装置以及泡沫产生器等设备的工况是否正常可靠，如有异常应及时检修。
6、更换失效泡沫液时，应对装置进行全面清洗，清洗的方法是：
⑴先放尽内剩余泡沫液，然后开启水腔放水阀9，再从放气阀7接通压缩空气（压力0.02～0.1MPa），开启罐体下部排液阀6，把内泡沫残液吹尽。
⑵关闭阀6，开阀8，从加液口5向加满清水清洗内表面，然后开阀6，从阀7接通压缩空气将水挤出，并继续用压缩空气吹喷三十分钟，把内水份彻底吹干，重新罐装泡沫液。
