因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。 真空
断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、
变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所。
乐清双合电气有限公司供应以下产品 低价格 高品质。

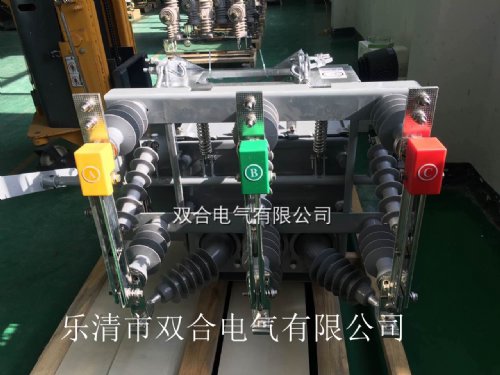

ZW20-12/630-20户外高压
真空断路器ZW20-12/630-20户外
高压真空断路器(1)型号AB-3S-12《AB是设计序列号》3S是代表三相永磁，G代表隔离刀闸，12是代表电压。
(2)产品介绍：本断路器有手动操作和电动操作，有带电压
互感器，有带隔离刀，有
不锈钢铁壳等。
(3)630A是代表电流，(20kva-25kva-31.5kva是代表短路断开电流。)
(4)订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带
隔离开关、断路器是否带电流互感
器及其数量、辅助
电源方式等）、名称、数及所需
电流互感器的变比等。
(5)注！客户订货要注意以下几点，*一电压是多大，电流是多少，操作是否电动和手动，操作电压有48V-
110V-220V等选择。
(6)用户须提出安装方式，选择相应紧固附件。
(7)用户须根据使用要求选择相应的功能配置。
(8)如果有不懂的，客户可打公司电话咨询。24小时电话：
(9)客户下单电话：0577-62059811(袁经理)
(10)销售部传真：0577-62058911。
(11)公司商务QQ：1250044293
(12)公司出货地址：浙江温州乐清市柳市镇象阳工业区。
(13)公司发货及时，配用上等木质箱，专业司机配送货到物流。
(14)若产品有问题，省外48小时到达，省内24小时到达维护，客户可放心使用。
(15)乐清双合电气有限公司
正常工作条件
周围空气温度上限值不超过+40,下限值不超过-25,24小时的平均气温值不超过+35。安装地点的海拔高度不超
过2000 米。
大气的相对湿度在周围空气温度为+40的时不超过50％，在较低的温度下可以有较高的湿度；*湿月的月平均
*低 温度为+25时,平均*大相对湿度为90％,并考虑到因湿度变化发生在产品表面的凝露。
污染等级为三级。
运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃, 无导电微粒和危险物质。
主要技术参数
1.)额定电压： 12kV
2.)额定电流： 630 （1250） A
3.)额定短时（1min）工频耐受电压： 42kV
4.)额定雷电冲击耐受电压： 75kV
5.)额定短路开断电流： 20kA
6.)额定短路关合电流（峰值）： 50kA
7.)热稳定电流（3s）： 20kA
8.)动稳定电流（峰值）： 50kA
9.)额定短路电流开断次数： 30次
10.)额定频率： 50Hz
11.)机械次数： 10000次
12.)主回路电阻： ≤ 120 uΩ
13.)电流
传感器变比： 30～1250/1
14.)工作电源电压: +24V
15.)爬电比距: ≥ 31 mm/kV
16.)工作环境温度： -40～+70重量: 90+27kg
产品安装、使用及维护
1 开箱后应检查
柱上断路器绝缘罩有无损坏，产品铭牌、合格z h e n g是否与实物相符。
2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具
有的合分闸方式进行试操作，以检查各项指标是否正确。
3 断路器可以分单杆架设，也可双杆架设.
4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
5 用户不得随意更换使用与原型号规格不一致的电器元件。
6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家
。
用途介绍ZW20-12系列户外高压分界真空断路器
产品运输、验收及贮存
1 运输
运输时必须整台装入封闭的
包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。
2 验收
用户收到柱上断路器后应进行如下工作：
1、检查包装是否损坏
2、对照产品装箱单检查文件是否齐全、附件及备件是否齐全。
3、检查柱上断路器铭牌的技术参数、产品合格z h e n g是否符合订货要求。
3 贮存
本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合
要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。
常用型号
AB-3S-12
AB-3S-12/630-20
AB-3S-12/630-25
AB-3S-12/1000-20
AB-3S-12/1000-25
AB-3S-12/1250-20
AB-3S-12/1250-25
