是由土工织物和
土工膜组合而成的不透水材料，它主要用于防渗。
复合土工膜分为
两布一膜和一布一膜、宽幅4-6m，重量为200-1500g/m2，具有抗撕裂、抗拉、顶破等物理力学性能，能满足市政、建筑、地铁、水利、交通、隧道等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。
施工问题
1）材料质量检测。
2）堤坡的清理、平整场地，清除一切尖角杂物，欠坡回填夯实、富坡削坡挖平后经监理验收合格，为复合土工膜铺设提供工作面。
3）场内拼接为了施工方便，保证拼接质量，复合土工膜应尽量采用宽幅，减少现场拼接量，施工前应根据复合土工膜幅宽、现场长度需要，在单位内剪裁，并拼接成合符要求尺寸的块体，卷在
钢管上，人工搬运到工作面铺设。
1）铺设方法：
设分渠底铺设、坡面铺设两个部分。铺设方法：沿渠道轴线方向水平滚铺。坡面铺设在坡面验收合格后，从顺坡面轴线方向滚铺，与渠底的复合土工膜连接采用丁字形连接。
2）铺设技术要求：
a.先边坡后场底；
b.在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。
c.边坡铺设时，展膜方向应基本平行于*大坡度线。
d.相邻两幅的纵向
接头不应在一条水平线上，应相互错开1m以上；
e.纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上；
f.应从底部向高位延伸，不要拉得太紧，应留有1.50％的余幅，以备局部下沉拉伸。考虑到本工程的实际情况，边坡采取从上到下的铺设顺序；
g.铺设应在干燥和暖天气进行，为了便于拼接，防止应力集中，复合土工膜铺设采用波浪形松弛方式，富余度约为1.5％，摊开后及时拉平，拉开，要求复合土工膜与坡面吻合平整，无突起褶皱，施工人员应穿平底布鞋或软胶鞋，严禁穿钉鞋，以免踩坏土工膜，施工时如发现土工膜损坏，应及时修补。
焊接规范
①搭接：搭接宽度宜大于15cm；
②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.
工序流程
●基础开挖
●做湖底
砂浆保护层（H20-30mm）
●削坡、密实与平整
●复合土工膜与垂直挡水墙粘贴
●基面平整、清除、工序交接
●水
下水管口的密封止水

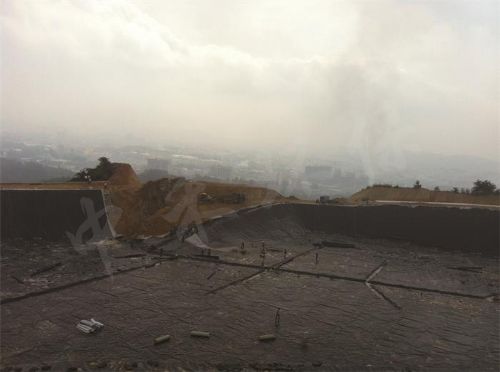

●复合土工膜铺设与焊接
●工序交接
●焊接与修补质量验收
●竣工验收
工程概况
1、
陶粒砖砌筑挡水墙。
2、水下设有崩坑。
3、*高设计水位：0.6m左右。
4、防水施工总面积约800㎡。
主要
防水材料1、GB橡胶
止水条。
2、复合土工膜卷材，规格为：50*4m；150g/㎡/0.5mm/150g/㎡。
基础条件
1、清除基础表面裸露的具有刺破隐患的物质，如砖、石、瓦块、玻璃和金属碎屑；树枝、植物根茎等。 清理场内有障碍物，提供必须的铺设施工条件。
2、周边挡水墙、泵坑、桥梁基础，以及水下管口的安装和预留等工作，必须在复合土工膜施工前结束。
焊接与铺设技术。
3、基础造形和开挖后，须进行削坡，平整碾压或夯实处理。扰动土质的置换与回填，应分层洒水碾压或夯实，每层厚度≯400mm。
焊接技术
①水下管口的密封止水，采用GB
橡胶止水条密封，金属包扎并防腐处理。
②焊道处无仿布的连接，采用机械缝合。
③破损部位修复方法，裁剪规格相同的材料，热熔粘补，
聚乙烯胶密封。
④热熔焊接工作温度280~300℃；行进速度2~3M/min；焊接形式为双焊道。
⑤焊道搭接宽度：80~100mm；平面和垂直面的自然褶皱分别为：5％~8％；预留伸缩量：3％~5％；边角料剩余量：2％~5％。
铺设技术
①铺设顺序，自渠道轴线向S、N两侧推进。
②复合土工膜铺设和展开方向，由E向W或由W向E进行，每幅铺设长度中，包括两侧挡水墙高度一次完成。
③施工工序，先做湖底复合土工膜的砂浆保护层（20-30mm），再做与垂直挡水墙的粘贴。
④复合土工膜与挡水墙的粘贴工艺。将
粘接剂涂刷在复合土工膜与挡墙的粘贴面上，干燥静置时间约5分钟，然后进行粘贴、挤压、佛平。粘接剂由沥青乳胶涂料、水泥、水拌合而成。粘贴完毕，在水位线以上钎钉锚固，并做防水、防腐处理。
质量验收
1、复合土工膜的材质与施工执行国家质量技术监督局发布的聚乙烯土工膜，复合土工膜国家标准。
2、焊接质量检验，采用“充气压力法”，破损修复用“目测法”，充气压力检测指标为0.06Mpa。
3、施工质量验收，分为施工单位自检，承包单位抽检等内容。
4、人工湖正常渗漏量：≤15mm/24h（含季节蒸发损失量）。
5、质量验收过程包括，工序交接程序，竣工验收等内容。
施工进度
1、日功效，一台机组每日按施工面积为2000~2500㎡。
2、计划工期为3日。
建议
1、建议由承包方通知并派专人监管，与防水材料相关的施工人员，发现复合土工膜破损，要及时通报防水施工人员修补。
2、加强复合土工膜成品的防护和管理，提高相关施工人员的防水意识，对于保证工程质量，按期投入正常运行。具有十分重要的意义。
3、复合土工膜须防止粘上油污，否则会降低粘接强度。贮存和保护《见土工膜施工方法简介》。
4、建议本工程注意如下环节：
①与墙面的粘贴，须防止大面积空鼓的出现。
②桥梁基础防水，采用
钢筋穿膜焊接法，用砂浆保护层防止电焊时所造成的质量隐患。
③焊接为成品后，必须先做湖底砂浆保护层。
