参考标准：GB50150-2006,DL/T849.6-2004
采用合理设计的散热结构，并具有可靠完善的多种保护措施及
电源软启动
可方便地进行各种组合输出进行各种类型保护试验
采用320×240点阵大屏幕高分辨率图形液晶显示屏

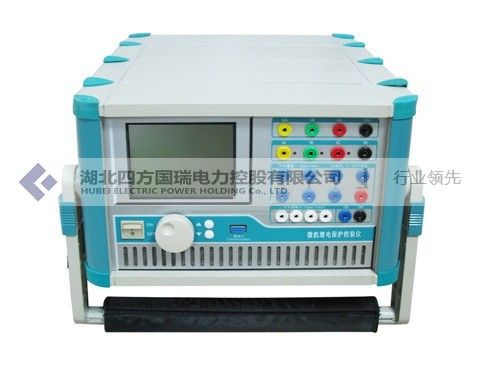

是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高 速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕
液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
特征
1、本微机继电保护测试仪采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形；
2、采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性；
3、功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量；
4、开关量输入电路可兼容空接点和0～250V电位接点；
5、该仪器采用320×240点阵高分辨率兰色背光液晶显示屏作显示器；
6、装置在机箱底板上装设有一路*可调
直流电源输出，分110V及220V两档，可作为现场试验辅助电源。
产品别称
三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪产品参数
输出精度 0.5级
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长期允许工作值(有效值) 10A
相电流*大输出功率 420VA
三相并联电流*大输出时输出功率 900VA
三并电流*大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20次
输出精度 0.5级
电流输出 0～±10A/每相，0～±30A/三并
*大输出负载电压 20V
输出精度 0.5级
相电压输出（有效值） 0～±120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA/100VA
频率范围(基波) 20～1000Hz
谐波次数 1～20次
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA/140VA
开关量输入 7路 空接点：1～20mA，24V
电位接点接入：0：0～ +6V；1：+11V～+250V
开关量输出 2对 DC：220V/0.2A；AC：220V/0.5A
时间测量 测量范围0.1ms～9999s 测量精度0.1ms
外形尺寸 400×300×180mm3
单机重量 22kg
供电电源 2AC 220V±10％，50/60Hz
环境温度 -10℃～+50℃
