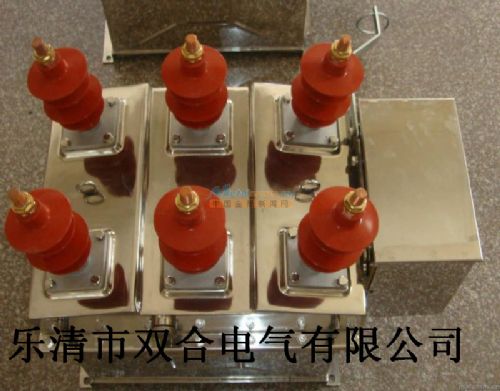

电力安装队ZW8-12户外高压真空
断路器乐清市双合电气有限公司
联系电话：13868759430
一、应用与特点
ZW8-12户外
真空断路器采用CT23型
弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。

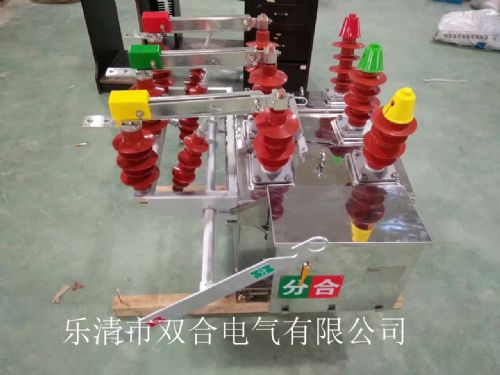

ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
二、使用环境条件
环境温度：上限+40t下限-30。C
海拔高度：《1000m
风压：≤700Pa（相当风速34m／s）
空气污秽程度：III级
无经常性剧烈震动
结构
三、ZW8开关组成结构
1）整体结构为三相共箱式
2）真空灭弧室
3）弹簧操动机构
4）绝缘系统
5）导电回路
6）箱盖、箱体
7）
密封件四、ZW8系列开关特点
1）根据用户需要可安装50／5，100／5，200／5，400／5，630／5电流
互感器外绝缘采用高压
硅橡胶套管内绝缘为复合绝缘
2）内置多抽头
电流互感器可作为过电流保护之用
3）采用双绕组电流互感器可作为保护和计量用
4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。
5）可加装
隔离开关五、订货须知
订货时用户需提供下列技术资料：
1）断路器型号、名称、数量。
2）额定电流，额定短路操作电流。
3）操作方式、操作电压。
4）配备电流互感器电流比。
5）使用场合。

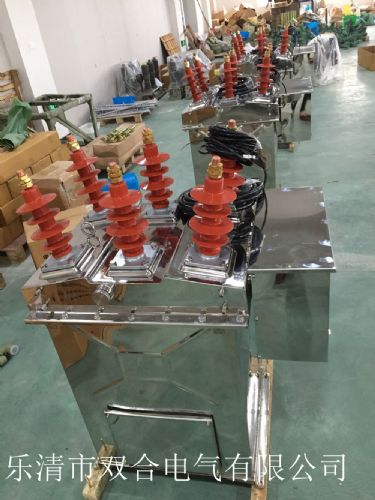

FZW28-12F户外高压分界真空
负荷开关FZW28-12产品概述
FZW28F-12户外分界真空负荷开关两种产品改进的先进产品，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12型免维护负荷开关，成熟的
不锈钢箱式密封结构，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。该产品采用真空灭弧、SF6气体作绝缘介质。断路器还可与隔离开关组成组合断路器，可配置
智能控制器，自备PT作为
电源，成为有电压、电流信号输出并可控制的智能断路器，是
柱上断路器的佳品。
FZW28-12结构特点
§ 城、农网改造的理想设备：
可与控制器配套实现遥控、遥测和遥调，实现四遥功能；
§ 操作灵活、方便：
本产品为电东储能，电动合分，同时具有手动储能，手动分合，并能近距离或远距离遥控操作。
§ 开断性能优越：
开断短路电流20kA达30次。
§ 操作功率小，可靠性高：
全新设计的小型电动弹簧机构，机件数目和操作功（约30W左右）都降低到*低水平。
§ 具有免维护特性：
断路器主回路及二次元器件、操作机构均密封在SF6气体（零表压）中，不受外界环境影响。
§ 密封性能可靠：
采用成熟的密封结构技术，密封性能可靠。
§ 独特的进出线方式：
采用硅橡胶套管，使
接线端子之间绝缘距离充裕，外界绝缘性优良。
§ 使用安全：
在箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或飞溅物泄露出来。
FZW28-12产品参数
序号 项 目 单 位 数 值
01: 额定电压 kV 12
02: 额定频率 Hz 50
03: 额定电流 A 630、1000
04: 额定短路开断电流 kA 12.2、16、20、25
05: 额定峰值耐受电流（峰值） kA 31.5、40、50、63
06: 额定短时耐受电流（4S） kA 12.5、16、20、25
07: 额定短路关合电流（峰值） kA 31.5、40、50、63
08: 机械寿命 次 10000
09: 额定电流开断次数 次 10000
10: 额定短路开断电流开断次数 次 30
11: 工频耐压（1min）：相间、断口/对地 kV 42/49
12 雷电冲击耐受电压（峰值）相间、断口/对地 kV 75/85
13 二次回路1min工频耐压 kV 2
14 净重 kg 140
