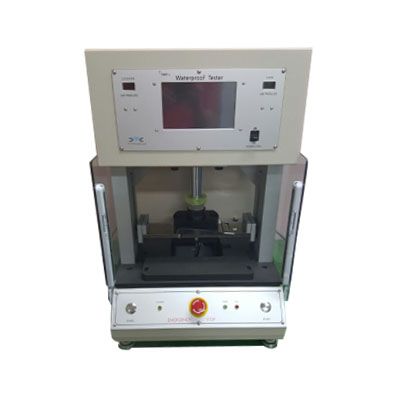

防水检测器 OBET1.0(扬声器(SPK)手机部品气密性防水泄漏检测系统WPT OBET5.1)
需要防水，防震要求的产品的产品检测是否有 leak发生的测定设备。
测定原理:一定压力的Air,一定时间内DUT（Denice Under Test）的供给后，Air的体积和压
力的变化，Check后多产品的Leak有无测定方式。
扬声器(SPK)手机部品气密性防水泄漏检测系统WPT OBET5.1特点：
1.Air利用的测定方式，确保产品的安全性。
2.作业者事故预防前部有安全
传感器适用。
3.各个测定值Setting较容易。
4.自我诊断Program的适用设备的异常有无检测比较容易。
5.简单的Jig交替实现Model Change容易。
6.高精度的传感器应用确保测定值的可靠性。
7.水深1~8m防水Test可能。
扬声器(SPK)手机部品气密性防水泄漏检测系统WPT OBET5.1产品规格
1.规格：620（W）*500(D)*620（H）
2.重量：72kg
3.
电源：100-240VAC(58-264VAC),50/60Hz
4.OS:Windows CE6.0
5.供给压力：400KPa（58psi）以上
6.测定压力：5~80KPa（0.73~11.6psi）
7.使用温度范围：18℃~30℃
8.Test Time：20sec以内
9.测定误差：L.Leak±0.5％，S.Leak±0.1％
10.分解能（Resolution）：1Pa
扬声器(SPK)手机部品气密性防水泄漏检测系统WPT OBET5.1设置
1) Air Hose(外径 6Φ)设备的 Main Air 供给口完全插入
Air Hose外径 6Φ图 设备的 Main Air图 供给口完全插入图
2) 设备的 Air Hose 连接 完毕后 , 切断的 Air Hose 发面转开后 Open 即可.
设备的Air Hose 连接完毕后图 切断的Air Hose发面转开后Open图
3) 设备的
电源线缔结后打开
电源开关.
设备的电源线缔结后打开电源开关图1 设备的电源线缔结后打开电源开关图2 设备的电源线缔结后打开电源开关图3
4) Main Air Regulator 阀门 及 Cylinder Air Regulator 阀门转动后对准供给压力即可.
-. 如图一样阀门向上拧开后转动设备前端的 Digital Press gauge 数值调整到想调整的设定值对准即可。
-. Main Air Regulator 设定压力要比测定压力调整到更高数值 Cylinder Air Regulator
设定的 压力 Jig 符合配置一样设置.
-. 设置完成后阀门重上往下按住关闭发梦意味着供着者无法调整调节器。
-. 下列 图片是 Air Regulator 作业的例。
Main Air Regulator阀门图 Digital Press Gauge图 阀门转动后对准供给压力图
5) Option 事项
如果现场没有设置Air Line, (Air Compressor)和一定要设置水分清除器。
